Esercizio 1: Creazione di tracciati scostamento

In questo esercizio, si creeranno tracciati di scostamento dinamici per un tracciato di riferimento esistente.

Creare scostamenti di un tracciato di riferimento

1. Aprire Align-6A.dwg, che si trova nella cartella delle Carte di esercitazione.

   La Carta contiene una superficie e un tracciato.

2. Fare clic sulla scheda Inizio gruppo Crea progetto elenco a discesa Tracciato Crea tracciato di scostamento Trova.

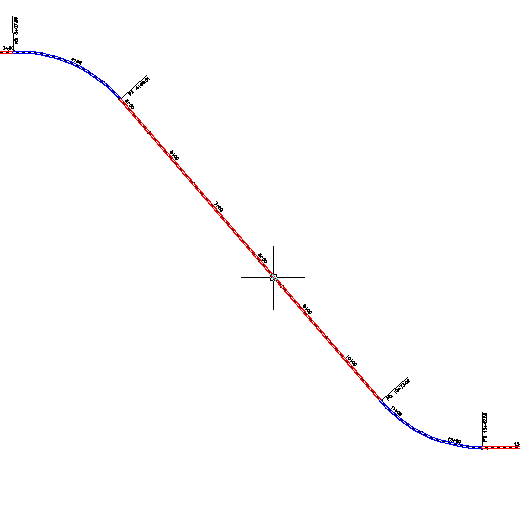

3. Selezionare il tracciato nella Carta.

4. Nella finestra di dialogo Crea tracciati scostamento, specificare i parametri seguenti:
   • N. di scostamenti a sinistra: 1
   • N. di scostamenti a destra: 1
   • Scostamento incrementale a sinistra: 12
   • Scostamento incrementale a destra: 12
   • Stile tracciato: ETW
   • Serie di etichette tracciato: Offset Labels
   Nota: Per ulteriori informazioni sulle altre opzioni disponibili in questa finestra di dialogo, incluse le opzioni per l'aggiunta di un allargamento e la creazione di profili di scostamento, vedere Finestra di dialogo Crea tracciati scostamento.
5. Fare clic su OK.

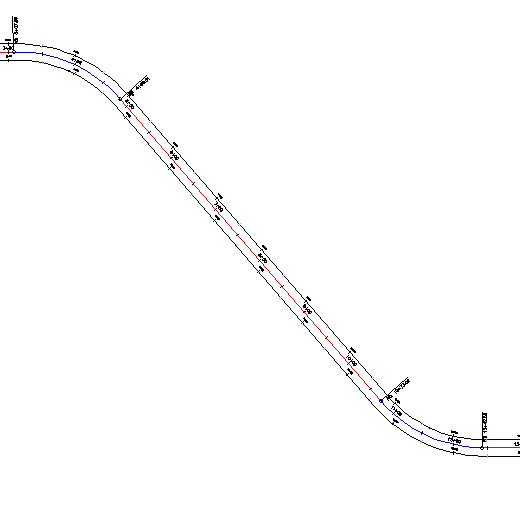

   Viene creato un tracciato di scostamento su ogni lato del tracciato di riferimento.


6. Nella scheda Prospetto dell'Area strumenti, espandere la raccolta TracciatiTracciati di scostamento.

   Notare che i due tracciati creati vengono inseriti nella raccolta Tracciati scostamento. È possibile creare profili, viste profilo e gruppi di linee di sezione da tracciati di scostamento, come possibile per i tracciati di riferimento.

Per continuare questa esercitazione, passare all' Esercizio 2: Modifica di un tracciato di scostamento.
