Esercizio 2: Modifica di un tracciato di scostamento

In questo esercizio, si esamineranno gli strumenti di modifica del tracciato di scostamento.

Gli strumenti di modifica della geometria, disponibili per un tracciato di scostamento variano se il tracciato è statico o dinamico. Se il tracciato di scostamento è collegato dinamicamente al tracciato di riferimento principale, non è possibile modificare la geometria del tracciato di scostamento. Se il tracciato di scostamento è statico, è possibile utilizzare gli strumenti nella barra degli strumenti Strumenti di layout tracciato.

Nella finestra di dialogo Proprietà tracciato è disponibile una scheda Parametri scostamento. Da questa posizione, è possibile modificare parametri quali il valore di scostamento nominale e le progressive iniziale e finale.

Questo esercizio è la prosecuzione dell'Esercizio 1: Creazione di tracciati scostamento.

Esaminare la geometria del tracciato di scostamento

1. Aprire Align-6B.dwg, che si trova nella cartella delle Carte di esercitazione.

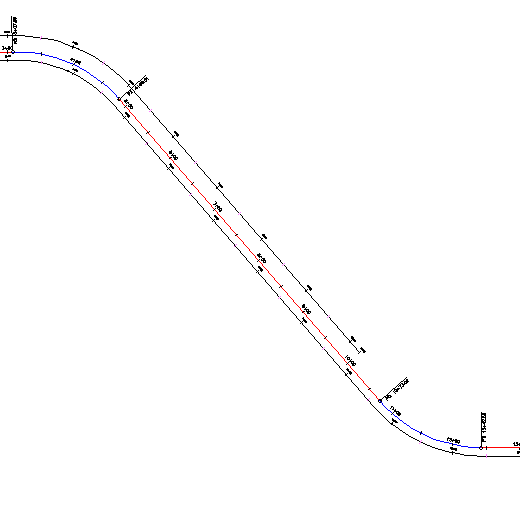

   La Carta contiene una superficie e un tracciato di riferimento con due tracciati di scostamento.

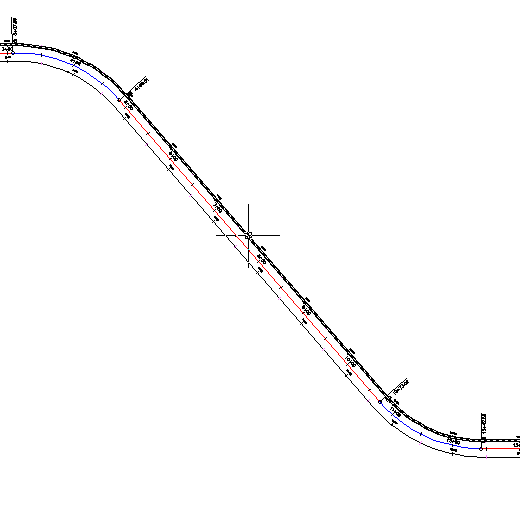

2. Selezionare il tracciato di scostamento sinistro.

3. Fare clic sulla scheda Tracciato scostamento gruppo Modifica Editor geometria Trova.

   Nella barra degli strumenti Strumenti di layout tracciato, la maggior parte degli strumenti non sono disponibili poiché la geometria del tracciato di scostamento è collegata dinamicamente al tracciato padre. È possibile utilizzare la vista Entità tracciato e la finestra Parametri di layout tracciato per visualizzare i parametri di un tracciato di scostamento dinamico, ma non è possibile modificarne i valori.

Modificare i parametri dei tracciati di scostamento

1. Fare clic sulla scheda Tracciato scostamentogruppo Modificaelenco a discesa Proprietà tracciatoProprietà tracciato Trova.
2. Nella scheda Informazioni della finestra di dialogo Proprietà tracciato, espandere l'elenco Tipo.

   È possibile impostare un tracciato di scostamento su qualsiasi tipo in questo elenco. Tuttavia, se si modifica il tipo di tracciato, il tracciato non sarà collegato dinamicamente al tracciato di riferimento.

3. Premere ESC.
4. Fare clic sulla scheda Parametri scostamento.

   Questa scheda consente di perfezionare la progettazione del tracciato di scostamento. Se si non desidera che il tracciato di scostamento rifletta le modifiche nella geometria del tracciato principale, utilizzare l'elenco Modalità aggiornamento per rendere statico il tracciato.

   Nota:

   La scheda Parametri scostamento viene visualizzata nella finestra di dialogo Proprietà tracciato solo per i tracciati di scostamento.

5. Specificare i seguenti parametri:
   • Valore di scostamento nominale: -24.0000
   • Progressiva finale: 10+00
6. Fare clic su OK.

   Il tracciato di scostamento termina ora in corrispondenza della progressiva 10+00 e presente uno scostamento doppio rispetto al tracciato di scostamento sul lato opposto dell'asse.



Ulteriori approfondimenti: provare i grip del tracciato di riferimento. Notare che quando si modifica la geometria del tracciato di riferimento, viene automaticamente aggiornato il tracciato di scostamento.

Per procedere con questa esercitazione, passare all'Esercizio 3: Aggiunta di un allargamento ad un tracciato di scostamento.
