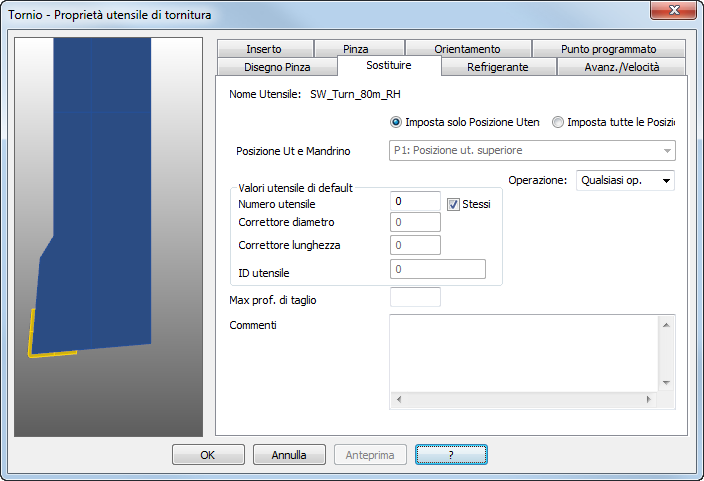

Fare clic sull'immagine di anteprima per eseguire una panoramica e lo zoom. L'orientamento dell'anteprima è determinato dalle impostazioni nella pagina Opzioni > Vista > Macchina. Fare clic con il tasto destro del mouse per accedere al menu contestuale.
Nome — Specifica il nome dell'utensile attuale.
Imposta solo posizione utensile 1 — Selezionare questa opzione per impostare i registri per solo una posizione utensile.
Imposta tutte le posizioni utensili — Selezionare questa opzione per impostare i registri utensile per ciascuna torretta di una macchina a più posizioni utensile. Selezionare una voce nell'elenco Posizione utensile e mandrino per scegliere la torretta con cui si vuole lavorare.
Valori utensile di default — Specifica le impostazioni del registro per l'utensile:
- Numero utensile — Specifica il numero della posizione utensile. Inserire 0 per permettere a FeatureCAM di assegnare un valore quando viene usato l'utensile.
- Uguale — Selezionare questa casella di controllo per usare il valore Numero utensile come numero per Registro offset default, Correttore lunghezza e ID utensile. Deselezionare la casella di controllo per impostare i valori del registro individualmente.
- Correttore diametro — Specifica il numero di registro offset del diametro della compensazione di taglio per l'utensile. Questo valore viene passato a XBUILD come COMP-NUM.
- Correttore lunghezza — Specifica il numero di registro offset della lunghezza utensile. La maggior parte dei controllori torni hanno un singolo registro che contiene i valori offset di lunghezza e diametro. In questo caso, Correttore lunghezza è il campo importante da impostare in FeatureCAM. Questo valore viene passato a XBUILD come <OFFSET#>.
ID utensile — Specifica il numero identificativo dell'utensile. È usato dai torni Bridgeport e da alcune macchine Cincinnati.
Operazioni — Selezionare una voce nell'elenco per specificare il tipo di operazione per cui FeatureCAM può selezionare questo utensile. Si possono sostituire queste impostazioni selezionando l'utensile manualmente.
Max. profondità di taglio — È la profondità massima di taglio che è permessa per questo utensile.
Commenti — Inserire a scelta commenti associati all'utensile. Può essere configurato un post-processor per elaborare in output questi commenti.
