Quando la compensazione è disattivata, l'angolo di entrata alla parte è controllato dall'attributo Angolo impegno.
Angolo impegno
Inserire l'angolo d'approccio per l'utensile, misurato lontano dalla parte. Un angolo di 0 determina un approccio lungo il percorso utensile. Un angolo di 90 determina un approccio perpendicolare al percorso. Se l'inizio di una linea di scan inizia con una spalla, per quella linea viene usato automaticamente un valore di 90. Gli unici valori validi sono 0 o 90 gradi.

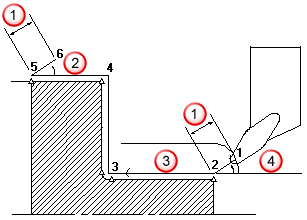

L'Angolo impegno e Angolo di retrazione sono specificati dal percorso (o estensione del percorso), relativamente al lato del percorso su cui si trova l'utensile e la direzione in cui si muove l'utensile. Nella grafica in basso, Punto 1 è il punto di impegno calcolato e il Punto 6 è il punto di retrazione calcolato.
Distanza di sicurezza
Angolo di retraz.
Area di distanza di sicurezza
Angolo impegno
