La scheda Strategia contiene queste opzioni:
Sotto la linea centrale — Attivare questa opzione per far lavorare l'utensile sul lato negativo X della linea centrale del mandrino.
Riutilizza percorso nel ciclo fisso — Si riferisce a Ciclo fisso. Attivare questa opzione per inviare la curva al file NC una volta sola, per poi riferirsi ad essa nei cicli fissi di sgrossatura e finitura. Questa opzione è attiva come impostazione predefinita.
Ciclo fisso — Selezionare tra:
- Tornitura/Barenatura — Questo ciclo sgrossa all'interno delle boundary definite del materiale avanzando parallelamente alla linea centrale della parte lungo l'asse Z, scendendo verso il basso sull'asse X. Selezionare Verso il mandrino o Verso la faccia. Se viene impostato l'attributo Limite grezzo, la parte viene sgrossata usando curve che vengono messe in offset dal profilo della feature.
- Spianatura — Questo ciclo sgrossa all'interno delle boundary del materiale definito avanzando dall'esterno della parte verso il centro, entrando nella faccia della parte lungo l'asse Z nella direzione negativa.
- Faccia posteriore — Questo ciclo sgrossa all'interno delle boundary di materiale definito avanzando dall'esterno della parte verso il centro, entrando nella faccia della parte lungo l'asse Z nella direzione positiva.
Percorso utensile — Selezionare tra:
- Tornitura — Vengono attivate passate di sgrossatura normali. Ciascuna passata di sgrossatura viene tagliata nella stessa direzione. Per la finitura, l'utensile traccia il contorno della feature da destra verso sinistra e poi viene fatto uscire dalla parte.
Sgrossatura

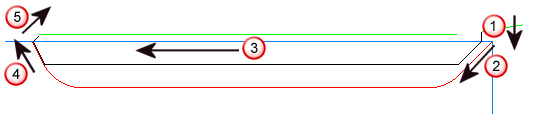

Se l'attributo Percorso utensile è impostato su Tornitura, vengono attivate le normali passate di tornitura. Ciascuna passata di sgrossatura viene tagliata nella stessa direzione.
Avanza verso il basso nella parte. La distanza si basa sulla profondità di taglio.
Taglia verso il basso sulla parete destra.
Avanza attraverso.
Avanza verso l'alto sulla parete sinistra.
Uscita dalla parete, esce del tutto dalla feature.
Finitura

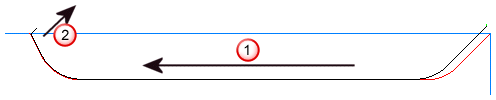

Se l'attributo Percorso utensile è impostato su Tornitura, il percorso utensile viene creato come mostrato sotto.
L'utensile traccia il contorno della feature da destra a sinistra.
L'utensile si allontana dalla parte in base all'angolo di retrazione e alla distanza di sicurezza.
- Offset — I percorsi utensile di sgrossatura sono creati usando gli offset della curva della feature di Tornitura. Questi offset vengono tagliati rispetto al grezzo.

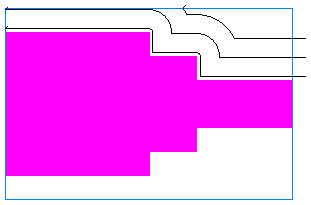

Per il tipo di percorso utensile offset, i percorsi utensile di sgrossatura sono creati usando offset della curva della feature di Tornitura. Questi offset vengono tagliati rispetto al grezzo.
- Taglio (Cut-grip) — La sgrossatura con utensili cut-grip Iscar è bidirezionale. Lo stile di finitura cut-grip viene eseguito usando una strategia unica che è attivata con un utensile di scanalatura che taglia in entrambe le direzioni.
Sgrossatura

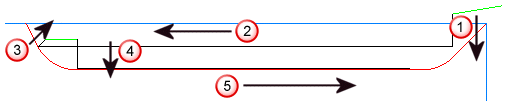

La sgrossatura con gli utensili Iscar cut-grip è bidirezionale. I passi di taglio sono descritti a seguire.
Avanza verso il basso nella parte. La distanza si basa sulla profondità di taglio.
Avanza dritto in Z.
Si allontana dalla parete e si muove di poco in rapido all'indietro in Z.
Avanza di nuovo verso il basso in base alla profondità di taglio.
Avanza dritto nella direzione -Z.
Completamento
Lo stile cut grip di finitura è eseguito usando una strategia unica che viene attivata con un utensile di scanalatura che taglia in entrambe le direzioni.
Taglia verso il basso la parete sinistra fino al raggio inferiore.
Si muove in rapido verso l'alto e affonda in una gola di scarico.
Taglia verso il basso sulla parete destra, attraverso il raggio inferiore all'interno della gola di scarico.
Taglia lungo il fondo della gola. Questo movimento è messo in offset del valore deformazione.
Taglia verso l'alto dal raggio inferiore di sinistra. Questo movimento è messo in offset del valore deformazione.

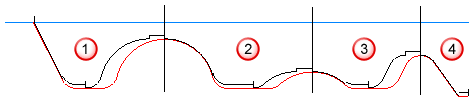

Se la feature Tornitura ha più cavità gola, ogni cavità viene tagliata in questo modo e le cavità vengono ordinate da sinistra a destra:
- Tondo — I percorsi utensile di sgrossatura arrotondati sono pensati per facilitare un utensile in modo più cauto in una forma gola.
I percorsi utensile di sgrossatura arrotondati sono pensati per facilitare un utensile in modo più cauto in una forma gola. Invece di affondare direttamente nel materiale, l'entrata nella parte è gestita dall'attributo di tornitura Angolo impegno.
Nota: È necessario un utensile arrotondato e si deve selezionare in modo manuale l'utensile per questo tipo di percorso utensile.
Angolo impegno
Nota: I percorsi utensile di finitura con utensili con inserto tondo sono uguali ai percorsi utensile di finitura di Tornitura. - Torniofresatura — Usa una fresa a candela con grezzo rotante. Gestisce la velocità del mandrino di tornitura sulla scheda Tornio A/V. Gestisce la velocità del mandrino di fresatura sulla scheda Velocità fresa.
- Taglio posteriore — La strategia Taglio posteriore è per l'uso con gli utensili specializzati che consentono al percorso utensile di lavorare sul mandrino alla faccia della parte. Il percorso utensile è riconoscibile dagli svincoli in entrata ad arco inclusi all'inizio di ogni taglio.
Passata sgrossatura — Abilitare questa opzione per aggiungere un'operazione di sgrossatura alla feature.
Passata semi-finitura — Abilitare questa opzione per aggiungere un'operazione di Semi-finitura alla feature.
Passata finitura — Abilitare questa opzione per aggiungere un'operazione di finitura alla feature. Quando questa opzione è deselezionata, la passata di sgrossatura viene comunque lavorata come se fosse inclusa la passata di finitura. Viene lasciato il Sovrametallo finitura sulla passata di sgrossatura e il Sovrametallo sul fondo viene lasciato sulla passata di sgrossatura quando è selezionato Finitura fondo, anche se non è disponibile la casella di selezione.
- Discorde — L'avanzamento si muove nella direzione +X, seguito dalla direzione -Z, e così via, fino a che raggiunge la fine del passo del gradino.
- No trascinare — Usare il tipo di finitura Discorde può ridurre la vita dell'utensile e anche risultare nel trascinamento di residui sulla faccia della parte. Seleziona la finitura No trascinare per tagliare per prime le facce verticali nella direzione -X e poi le aree orizzontali -Z.
Direzione avanzamento — Questa è la direzione di avanzamento dell'utensile per l'operazione. Per feature di tornitura e barenatura, selezionare Verso il mandrino o Verso la faccia. Per feature di spianatura e spianatura posteriore, selezionare Positivo o Negativo per specificare la direzione lungo l'asse X. Impostare questa opzione separatamente per le operazioni di sgrossatura, semi-finitura e finitura.
