La tornitura delle teste della pinza utensile è supportata in FeatureCAM. Questo permette di eseguire operazioni di tornitura e di barenatura su una macchina di fresatura.

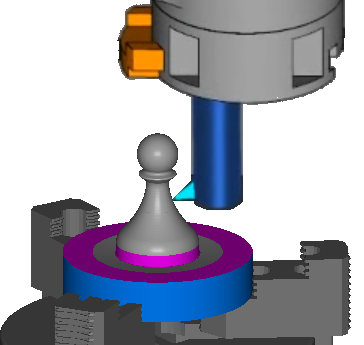

Per esempio, nell'immagine sotto il pezzo viene lavorato dall'utensile che ruota intorno al grezzo.
È supportato indicizzazione 4 assi, ma non il posizionamento 5 assi.
Per creare una feature di tornitura testa:
- Creare un Setup sopra al cento di rotazione della testa di tornitura, in modo che l'utensile ruoti rispetto all'asse del Setup Z.
- Creare la curva nel piano XZ che definisce il profilo della forma tornita.
- Caricare il modulo aggiuntivo TurningHeadCS.dll usando la finestra di dialogo Moduli-aggiuntivi.
- Nel wizard Nuova feature, sotto a Da Feature, selezionare Utente e fare clic su Avanti.
Si apre la pagina Feature definita dall'utente.
- Nell'elenco Feature registrate, sotto a Moduli-aggiuntivi, selezionare Testa tornitura e fare clic su Avanti.
Si apre la pagina Curve.
- Selezionare la curva nella finestra grafica e fare clic su Aggiungere agli oggetti selezionati
.
- Fare clic su Avanti per visualizzare la pagina Posizione.
- Fare clic su Avanti per visualizzare la pagina Feature Utente.
- Specificare i parametri per definire la feature. Per cambiare un parametro, selezionare il nome del parametro, selezionare un'opzione nell'elenco Nuovo valore, poi fare clic su Imposta.
Profilo — Selezionare una curva per definire il profilo della feature di tornitura.
Tipo di percorso utensile — Selezionare se si vuole creare una feature Diametro interno o Diametro esterno.
Sgrossatura curva grezzo — Selezionare la curva che definisce la boundary del percorso utensile per la feature. Lasciare questo non impostato per lavorare la boundary del grezzo.
Passata di sgrossatura — Selezionare Vero per includere un'operazione di sgrossatura.
Passata di finitura — Selezionare Vero per includere un'operazione di finitura.
Tipo di ciclo — Selezionare il tipo di ciclo.
In un ciclo Tornitura, l'utensile di sgrossatura avanza lungo l'asse Z scendendo lungo l'asse X.
In un ciclo Spianatura, l'utensile di sgrossatura avanza dall'esterno della parte al centro, scendendo verso il basso in Z nella direzione negativa.
Direzione di taglio — Selezionare la direzione lungo l'asse Z in cui si vuole tagliare la feature.
Segno asse U — Selezionare in quale direzione taglia l'utensile lungo l'asse U.
- Fare clic su Fine per creare la feature di tornitura testa e chiudere la finestra di dialogo.
- Quando si stanno usando due utensili sulla testa di tornitura, creare una feature distinta per ciascun utensile con Segno asse U opposto selezionato.
- Usare la finestra di dialogo Selezione portautensile per selezionare il solido porta-utensile come porta-utensile per gli utensili di tornitura.
- Potrebbe essere necessario sistemare Punto iniziale e Punto finale sulla scheda Tornitura della finestra di dialogo Proprietà tornitura testa per ciascuna operazione per assicurarsi che l'utensile non collida con la parte all'inizio e alla fine del percorso utensile.
- Eseguire una simulazione per controllare che non si verifichino collisioni.

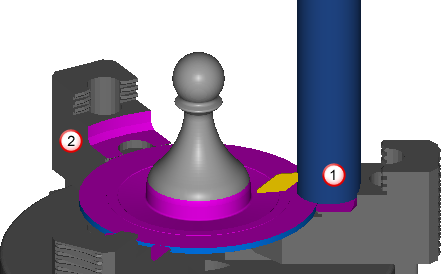

La rotazione dell'utensile non viene visualizzata nella simulazione, ma l'utensile viene controllato per eventuali collisioni e tallonamenti. Per esempio, in questa immagine l'utensile tallona con la staffa in corrispondenza di
, e viene visualizzato un altro tallonamento in corrispondenza di
.
