Nota: Le opzioni disponibili dipendono dal tipo di operazione.
Il Tipo passo laterale controlla il tipo di movimento di transizione che è inserito tra percorsi utensile. Le opzioni sono:
- Diretto: l'utensile si muove direttamente alla posizione successiva. L'utensile si può muovere in tutti e tre gli assi. Questa immagine mostra un movimento di passo laterale diretto su una feature superficie piana.
- Arco: solo per la sgrossatura Z, l'utensile tenta di connettersi alla posizione successiva con un arco. (Se non è possibile, vengono usati un arco e diverse linee tangenti). Per la sgrossatura Z, si applicano solo Diretto e Arco.
- Passo gradino: l'utensile si muove verso l'alto in Z e poi oltre in X e Y.

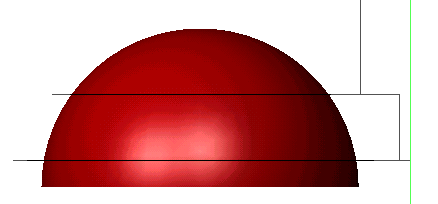

Questa immagine mostra un movimento di transizione Passo gradino su una superficie sferica.

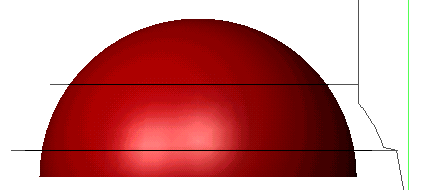

Questa immagine mostra la stessa feature superficie usando un passo laterale Diretto.
- Curva chiusa: l'utensile esegue un movimento ad arco fuori da un percorso utensile e un movimento ad arco nel percorso utensile successivo. Queste transizioni sono di fatto programmate da movimenti lineari e possono muovere tutti i tre assi. Questa immagine mostra un movimento a curva chiusa su una feature di superficie piana.
