Utilizzare il grafico delle coordinate parallele per visualizzare contemporaneamente tutti gli input e gli output dello studio di Progettazione generativa, confrontare i risultati e applicare i filtri per identificare i risultati che meglio soddisfano i criteri.
Questo grafico viene visualizzato per default nella finestra di dialogo Esplora risultati ed è possibile ripristinarlo facendo clic su
Coordinate parallele.

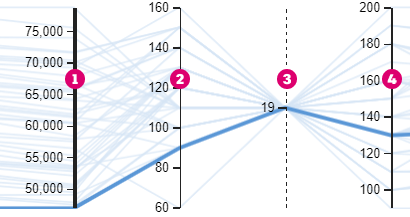

Il grafico delle coordinate parallele può avere quattro tipi di linee verticali:
Linee in grassetto
|
Linee sottili
|
Linee tratteggiate
|
Linee continue
|
|
Le linee verticali in grassetto rappresentano gli output dello studio. Gli output indicano i valori ottenuti per questo risultato. Ad esempio, in uno studio Ingrandisci viste finestra, gli output possono essere Punteggio vista all'esterno e Angolo medio dalle finestre. |
Le linee verticali sottili rappresentano gli input dello studio. Gli input mostrano i valori utilizzati per generare il risultato. Ad esempio, in uno studio Ingrandisci viste finestra, gli input possono includere un locale, un elemento da cui calcolare la vista ed elementi di ostruzione. |
Le linee verticali tratteggiate rappresentano costanti. |
Le linee verticali continue rappresentano variabili. |
