Posizionamento di un manicotto armatura

Unire le istanze di armatura adiacenti o di giunzione con un manicotto.

Video: posizionamento di manicotti armatura

1. Fare clic sulla scheda Struttura gruppo Rinforzo (Manicotto armatura).
2. Fare clic sulla modalità di posizionamento del manicotto:
   • Scheda Modifica | Inserisci manicotto armatura gruppo Opzioni di posizionamento (Inserisci su estremità barra)
   • Scheda Modifica | Inserisci manicotto armatura gruppo Opzioni di posizionamento (Inserisci tra due barre)
3. Nel Selettore di tipo, nella parte superiore della tavolozza Proprietà, selezionare il tipo di manicotto armatura desiderato. Le dimensioni del manicotto dell'armatura verranno automaticamente regolate in modo che corrispondano alle barre che si sta tentando di collegare o alle dimensioni impostate per le barre già collegate. Se nel progetto non esiste un tipo di manicotto corrispondente, verrà creato un nuovo tipo di manicotto.
4. Posizionare il manicotto sull'armatura.
   • Per il posizionamento all'estremità di una barra, selezionare l'estremità desiderata dell'armatura.
   • Per il posizionamento tra due barre, selezionare due istanze di armatura valide. La seconda barra selezionata verrà riposizionata e ridotta come necessario per il manicotto.
     Per collegare un manicotto a due istanze di armatura, le estremità collegate non devono trovarsi a più di 10 diametri barra di distanza. Le barre non possono trovarsi a un offset superiore a 3 diametri barra l'una dall'altra.

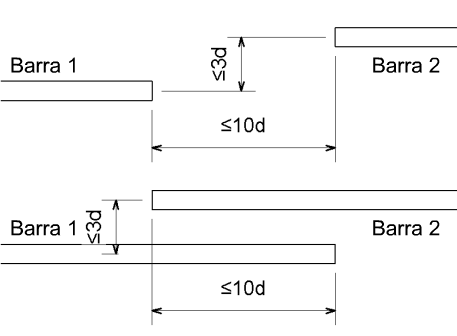

     Tolleranza di posizionamento del manicotto

Posizionamento di un manicotto armatura tra barre ad arco

Per posizionare un manicotto armatura tra due barre ad arco, è necessario che le due barre abbiano lo stesso centro.

• Duplicare e personalizzare le finiture estremità esistenti nel Browser di progetto.
• Utilizzare i manicotti armatura per collegare barre tangenti a forma di arco in strutture in calcestruzzo circolari:



• Le estremità della barra devono avere una tolleranza dei manicotti di 10 diametri per poter essere collegate.

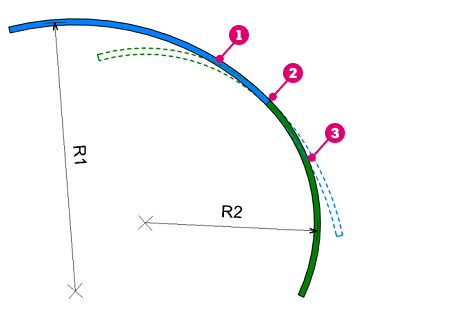

• Le barre ad arco tangenti che non hanno lo stesso centro possono essere collegate solo se il manicotto non taglia alcuna parte di entrambe le barre (rimangono nella posizione tangente).




Non tangente.

Tangente.

Non tangente.

Suggerimento: Per collegare le barre non allineate, aggiungere un manicotto ad una delle barre e modificare la finitura estremità all'altra barra, in modo che possa essere fabbricata per la connessione del manicotto.
