Capitolo 11: risoluzione
Precedente: Esercizio 4 | Successivo: Esercizio 5
Utilizzare l'attività Risoluzione per specificare il tipo di analisi da eseguire.
Sono disponibili diversi modi per aprire la finestra di dialogo Risolvi:
- Fare clic con il pulsante destro del mouse fuori dal modello e selezionare Risolvi.
- Fare clic su Imposta (scheda) > Simulazione (gruppo) > Risolvi.
- Fare clic con il pulsante destro del mouse sul ramo Risolvi della Barra Studio di progettazione, quindi su Modifica.
Definire le condizioni e i parametri della risoluzione nella scheda Proprietà fisiche.
Le impostazioni di default definiscono un'analisi del flusso turbolenta, non comprimibile e senza alcun trasferimento termico. I parametri indicano i dati di progettazione naturali e vengono elencati di seguito:
- Flusso
- Comprimibilità
- Pressione idrostatica
- Trasferimento termico
- Radiazione
- Gravità
- Turbolenza
- Riscaldamento solare
- Scalari (nella finestra di dialogo Avanzate)
- Cavitazione (nella finestra di dialogo Avanzate)
Avviare l'analisi facendo clic sul pulsante Risolvi.

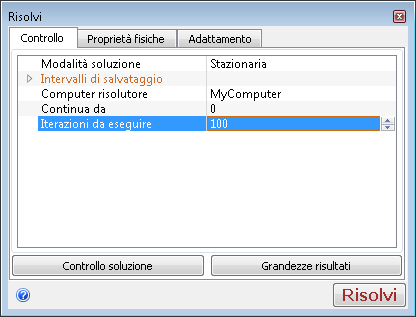

Utilizzare la scheda Controllo per definire il modo in cui l'analisi verrà eseguita.
- Impostare Modalità soluzione su Stazionaria o Transitoria.
- Se si sceglie Transitoria, impostare i Parametri transitori (dimensioni del passo temporale, ecc).
- Impostare Intervalli di salvataggio per Risultati e/o Riepilogo
- Selezionare Computer risolutore (il computer locale è l'impostazione di default).
- Se si prosegue un'analisi, selezionare l'iterazione o il passo temporale da cui continuare.
- Immettere il numero di Iterazioni da eseguire (o di Passi temporali da eseguire)
- Opzionale: selezionare ulteriori Grandezze risultati.
- Avviare l'analisi facendo clic sul pulsante Risolvi.
Nota Di solito sono sufficienti 100 iterazioni per raggiungere la convergenza nella maggior parte delle analisi. In alcuni casi, potrebbero essere necessarie più iterazioni. La valutazione della convergenza verrà descritta nel capitolo 12.
