この手順は、屋根を 1 つまたは複数の屋根スラブに変換するために使用します。それぞれの屋根スラブは、屋根の個々の面をモデリングします。屋根スラブ オブジェクトは、屋根オブジェクトとは異なります。各屋根スラブは、その外周、エッジ状態、スタイルによって定義される単独のエンティティだからです。 これにより、ルーフとそのエッジのジオメトリをより柔軟にコントロールできるようになります。また、屋根スラブはスタイル準拠であるため、デザインの変更をグローバルに適用することができます。
- 変換する屋根を選択します。
-
をクリックします.

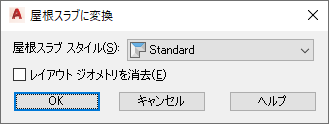

[屋根スラブに変換]ワークシートは、作業中の作図に存在する屋根スラブ スタイルを表示します。
[屋根スラブに変換]ワークシート
- 屋根スラブ スタイルを選択します。
- [レイアウト ジオメトリを消去]を選択して屋根を消去し、[OK]をクリックしてください。
- 個別の屋根スラブを選択して、必要に応じて編集します。
