2D および 3D 断面図のグラフィックス区画を作成するには

断面図の生成時に作成される区画を定義するには、次の手順を実行します。区画を指定するときは、断面線分の切断面からの距離を使用します。

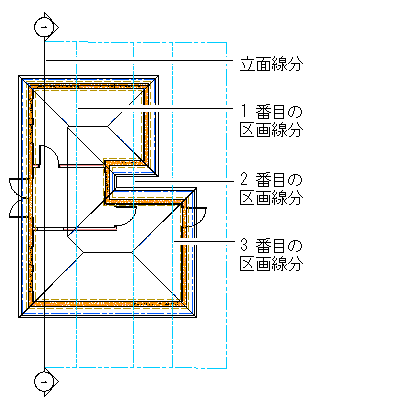

グラフィックス区画が定義された断面線分

線の太さなどの区画の表示プロパティをコントロールすれば、断面図に奥行きを追加できます。

区画の表示プロパティは、マテリアルの表示プロパティと一緒に使用できます。

[区画]の設定をクリックして、次のように区画を追加または変更します。

次の操作を行いたい場合	次のように操作します
区画を作成するには	をクリックします . 断面線分からの既定の距離を変更するには、区画を選択して値をクリックし、新しい値を入力します。
区画の長さを変更するには	区画を選択してその値をクリックし、新しい値を入力します。
区画を削除するには	区画を選択してをクリックします。
