モデル空間ビューを開くには

モデル空間ビューを開くには、次の手順を実行します。

吹き出しを参照するモデル空間ビューを作成するときは、モデル空間ビューは吹き出しがあった図面、既存のプロジェクト ビュー図面、または新しいプロジェクト ビュー図面内に配置することができます。

モデル空間ビューは、プロジェクト ナビゲータの[ビュー]タブで表示され開かれます。

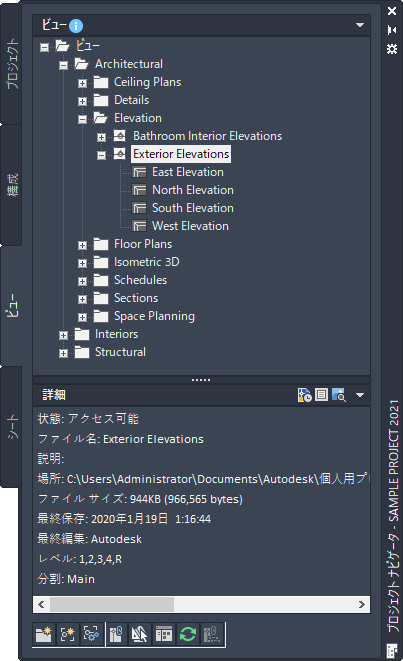

プロジェクト ナビゲータの外部立面図モデル空間ビュー

1. クイック アクセス ツールバーの[プロジェクト ナビゲータ]をクリックします。
2. プロジェクト ナビゲータで、モデル空間ビューが含まれているビュー図面に移動します。

   図面がすでに開かれているかどうかは重要ではありません。

3. 必要であれば、ビュー図面を開いて含まれているモデル空間ビューを表示します。
4. 開きたいモデル空間ビューを選択し、ダブルクリックします。

   もしくは、プロジェクト ナビゲータ でモデル空間ビューを選択して右クリックし、[開く]をクリックします。
