モデル空間ビューに結合されていない吹き出しを配置するには、次の手順を実行します。
モデル空間ビューを参照しない吹き出しを配置するのは、吹き出しを参照していない既存のビュー図面を使用するときに便利です。建物モデルの中でスタンドアロンの吹き出しを作成し、既存のモデル空間ビューまたはプロジェクト内のシート ビューで参照させることができます。
図面内でモデル空間ビューを参照していない吹き出しを挿入するときには、吹き出しのフィールド プレースホルダがビューに連結されません。したがって、フィールド プレースホルダは吹き出し内では「ビュー番号」や「シート番号」などの名前で表示されます。
- クイック アクセス ツールバーのをクリックします。
- [ビュー]タブをクリックします。
- 吹き出しを配置するビュー図面を選択して右クリックし、[開く]をクリックします。
- ツール パレットで、
(プロパティ)をクリックし、[ドキュメント]をクリックします。 - 吹き出しパレットをクリックします。
- [吹き出しツール]を選択します。
あるいは、
をクリックし、吹き出しツールを選択することもできます。 - 選択したタイプのツールに関する説明に従って、図面に吹き出しツールを追加します。

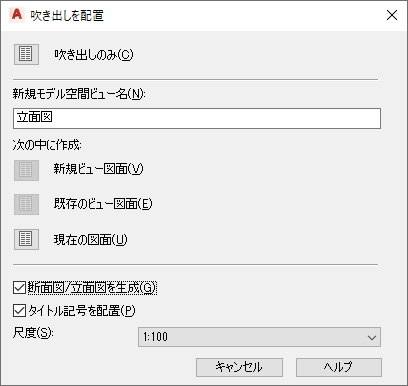

- [吹き出しのみ]をクリックします。
接続されていない吹き出し記号が図面に挿入されます。
