セル割り当てを使用する組合せ窓のセルを指定するには

セル割り当てを作成する場合は、その割り当てを使用するグリッドのセルを指定する必要があります。セルを選択するには、次の 2 つの方法があります。

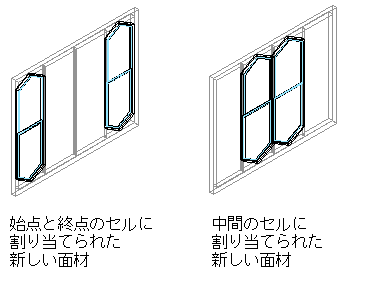

• [位置]を使用すると、面材を、垂直グリッドの始点、中央、終点のセルに、または水平グリッドの下、中央、上のセルに挿入することができます。セルの数が偶数(4 以上)の場合、[中央]はグリッドの中央の 2 つのセルを表します。セルの数が奇数(3 以上)の場合、[中央]はグリッドの中央の 1 つのセルを表します。


  組合せ窓の面材を位置により指定する

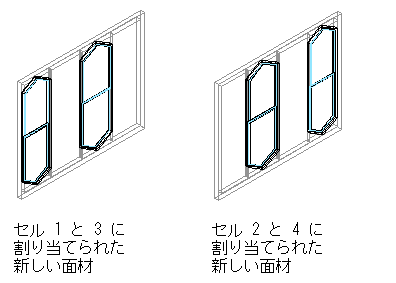

• [インデックス]を使用すると、セル番号に基づいて指定したセルに、面材を挿入することができます。セルには、始点から終点へ、または下から上へ、番号が付きます。たとえば、1、2、3 と入力すると、先頭、2 番目、3 番目のセルに面材が配置されます。


  組合せ窓の面材をセル番号により指定する

1. [管理]タブ [スタイルと表示]パネル [スタイル マネージャ]をクリックします.
2. [建築オブジェクト] [組合せ窓スタイル]を展開します。
   注: あるいは、図面で組合せ窓を選択し、[組合せ窓]タブ [一般]パネル [スタイルを編集]ドロップダウン [組合せ窓スタイル]をクリックします。
3. 組合せ窓スタイルを選択します。
4. [デザイン規則]タブをクリックします。
5. 左ペインで、グリッドを選択します。
6. 次のように、セル割り当てを選択します。

   次のオプションを選択した場合...	次のように操作します...
   種類の場所	[使用箇所]列をクリックし、 をクリックします。この割り当てを使用するセルを選択し、[OK]をクリックします。
   種類のインデックス	[使用個所]列に、カンマで区切ってセル番号を入力します。垂直グリッドでは、セルは始点から終点に向けて番号が付けられ、水平グリッドでは、下から上に向けて番号が付きます。

   注: 1 つのセルに複数の定義を割り当てないでください。複数の定義を割り当てると、セルに最後に割り当てられた定義が使用されます。
7. [OK]をクリックします。

   特定のセル割り当てが割り当てられていないすべてのセルには、既定の面材が使用されます。
