線番を消去したり非表示にする操作を行うには

線番を削除する

選択した線番を削除します。

回路の主線番または線番コピーを削除します。線番コピーを正確に選択してそのコピーだけを削除し、回路の主線番とその他のコピーは所定の位置に残します。主線番を選択して、主線番およびその線番コピーをすべて削除します。

1. [回路図]タブ[配線/線番を編集]パネル[線番削除]の順にクリックします。 検索
2. 線番を選択するか、回路内の配線をクリックします。
3. [Enter]を押します。線番は自動的に削除されます。予備線番のコピーも削除できます。

プロジェクト全体ですべての線番を削除する

1. [プロジェクト]タブ [プロジェクト ツール]パネル [ユーティリティ]の順にクリックします。 検索
2. すべての線番を削除するか、確定線番は残すかを選択して、[OK]をクリックします。
3. 処理する図面を選択して、[OK]をクリックします。

   選択された図面がすべて処理され、プロジェクト全体で線番が変更されます。

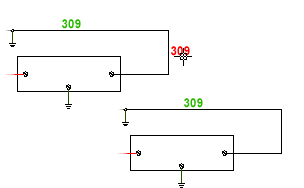

線番非表示

AutoCAD Electrical ツールセット は、線番(WIRENO 属性)のコピーを保持している端子シンボルと同じ回路上に線番がある場合、自動的にその線番を非表示にします。手動で線番の表示/非表示を切り替えることができます。

1. [回路図]タブ[配線/線番を編集]パネル[線番を修正]ドロップダウン[非表示]の順にクリックします。 検索
2. 線番か、線番が関連付けられている配線を選択します。AutoCAD Electrical ツールセット によって線番は専用の非表示の画層に移動され、番号は画面に表示されなくなります。

   線番の画層名に "_HIDE" という接尾辞が付いた新しい非表示の画層が作成されます。たとえば、線番テキスト画層が "WIRENO" であれば、非表示の画層名は "WIRENO_HIDE" となります。画層は必要なときに自動的に作成され、その画層をフリーズするかどうかの確認が求められます。

線番表示

1. [回路図]タブ[配線/線番を編集]パネル[線番を修正]ドロップダウン[表示]の順にクリックします。 検索
2. 線番、または非表示の番号が付けられている配線を選択します。

   AutoCAD Electrical ツールセット が線番を表示用画層から取り出し、番号が画面上に表示されます。

注: インライン線番では、[線番非表示]および[線番表示]ツールは使用しないでください。
