線番の再配置操作を行うには

線番をスクートする

[回路図]タブ[コンポーネントを編集]パネル[コンポーネントを修正]ドロップダウン[スクート]の順にクリックします。検索
線番を選択して、接続されている配線に沿ってスライドするか、配線セグメント自体を選択して、コンポーネントも含めて配線全体を母線に沿ってスクートします。横線全体を上下にスクートできます。一時的に四角形が描画され、選択した項目が示されます。
カーソルを適切な位置に移動し、マウスボタンをクリックします。
項目がスクートして、再接続します。

線番を移動する

既存の線番を、同じ回路上の選択した位置に移動します。

配線セグメント上の位置を選択し、線番の新しい位置を定義します。

[回路図]タブ[配線/線番を編集]パネル[線番移動]の順にクリックします。検索
線番を再配置する配線セグメントを選択します。既存の線番を最初にクリックする必要はありません。
線番は選択した場所へ自動的に移動されます。

線番を回転する

[回路図]タブ [コンポーネントを編集]パネル [属性を修正]ドロップダウン [属性回転]の順にクリックします。検索
現在の向きから 90 度回転させる線番テキストを選択します。
線番テキストの上をクリックするたびに、線番が反時計回りに 90 度回転します。

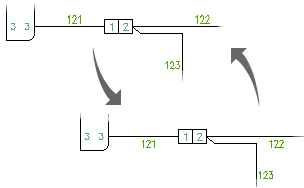

引出線付きの線番テキストを移動する

選択した線番に引出線を挿入します。または、選択した線番の引出線を修正または折りたたみます。

線番の文字を直接選択し、次に新しい位置を指定します。右クリックまたは[Enter]を押すと、コマンドを終了します。

[回路図]タブ[配線/線番を挿入]パネル[線番引出線]ドロップダウン[線番引出線]の順にクリックします。検索
線番テキストを選択します。
線番の新しい位置を選択します。右クリックするか、[Enter]を押すと線番が配置されます。
注: コマンドプロンプトで C と入力すると、線番ブロックに戻る配線引出線を折りたたむことができます。引出線が不要と判断した場合に、引出線の挿入直後に折りたたむことができます。または、既存の線番から引出線を削除する場合は、コマンドを終了します。

引出線のない線番テキストを移動する

[回路図]タブ [コンポーネントを編集]パネル [属性を修正]ドロップダウン [属性移動/表示]の順にクリックします。検索
移動する属性を選択し、[Enter]を押します。
コンポーネントは個別にクリックするか、窓選択を使用して複数のコンポーネントを一括で選択します。それぞれの属性が長方形のボックスで囲まれ、ハイライト表示されます。
移動の基点と挿入点を選択します。属性がカーソルに従って移動し、選択した位置に自動的に移動します。
属性は親のブロック挿入に関連付けられたままで、変化はありません。

注: 線番を再配置する場合は、AutoCAD の[移動]コマンドを使用しないでください。AutoCAD Electrical ツールセットのスマート線番は、表示される線番属性が 1 つ関連付けられた非表示のブロックです。ブロックの X-Y 挿入点は、物理的に配線セグメント上に存在する必要があります。AutoCAD の[移動]コマンドでセグメントから強制的に切り離されると、AutoCAD Electrical ツールセットはそれ以降、それが配線にリンクされているとは見なさなくなります。AutoCAD コマンドを直接使用して線番を再配置するには、GRIPS[グリップ]を使用して線番属性を移動するか、または属性の位置を編集するその他のコマンドを使用します。線番属性を再配置することはできますが、基準となるブロック挿入点は移動できません。
