Inventor パーツをコンポーネント ツリー内の Electrical コンポーネントにリンクするには

Inventor パーツをコンポーネント ツリー内の AutoCAD Electrical ツールセット コンポーネントにリンクします。同じ機能を使用して、AutoCAD Electrical ツールセット コンポーネントを Inventor パーツにリンクすることもできます。

1. [プロジェクト]タブ[プロジェクト ツール]パネル[マネージャ]の順にクリックします。 検索

2. [プロジェクト マネージャ]で、[ロケーション ビュー]タブをクリックします。

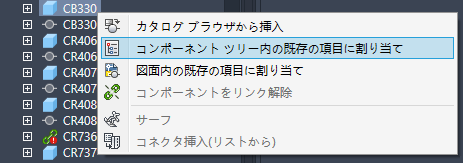

3. [ロケーション ビュー]タブで、Inventor パーツを右クリックし、[コンポーネント ツリー内の既存の項目に割り当て]をクリックします。

   注: Electrical コンポーネントを選択して、Inventor パーツに割り当てることもできます。リンクできないコンポーネントにカーソルを合わせると、ツリーでこのコンポーネントに割り当てることができないことを示す「停止」アイコンが表示されます。

4. コンポーネント ツリー表示で、Inventor パーツにリンクする Electrical コンポーネントを選択します。リンクしたコンポーネントを表示するために、コンポーネント ツリー表示が自動的に更新されます。
