[カタログ ブラウザ]から新しいコンポーネントを挿入して、Inventor パーツをリンクするには

コンポーネント ツリー内のリンクされていない Inventor パーツを、図面内の[カタログ ブラウザ]から挿入された AutoCAD Electrical ツールセット コンポーネントとリンクします。

1. [プロジェクト]タブ[プロジェクト ツール]パネル[マネージャ]の順にクリックします。 検索

2. [プロジェクト マネージャ]で、[ロケーション ビュー]タブをクリックします。

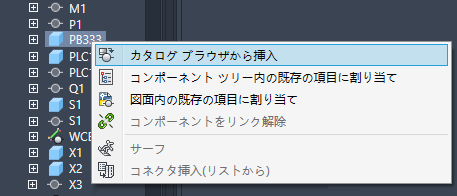

3. [ロケーション ビュー]タブで、リンクされていない Inventor パーツを右クリックし、[カタログ ブラウザから挿入]を選択します。



4. 挿入するコンポーネントのカテゴリを選択します。

5. 検索基準を入力して、をクリックします。
6. 次のいずれかを実行します。
   • カタログ値に関連付けるシンボルのいずれかをクリックします。

   • アイコン メニューをクリックして開き、挿入するシンボルを選択します。シンボルがこのカタログ値に自動的に関連付けられ、今後、挿入できるようになります。
7. 図面上で挿入点を指定します。
8. [コンポーネントを挿入/編集]ダイアログ ボックスで、コンポーネントに注釈を付けます。Inventor パーツから事前に表示されるデータを確認することができます。
9. [OK]をクリックします。
