Inventor パーツを図面内の Electrical コンポーネントにリンクするには

Inventor パーツをアクティブな図面内の AutoCAD Electrical ツールセット コンポーネントに関連付けます。

1. [プロジェクト]タブ[プロジェクト ツール]パネル[マネージャ]の順にクリックします。 検索

2. [プロジェクト マネージャ]で、[ロケーション ビュー]タブをクリックします。

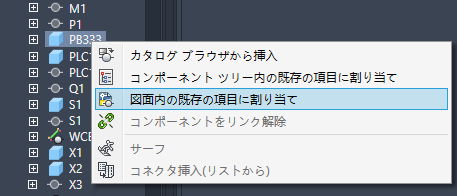

3. [ロケーション ビュー]タブで、Inventor パーツを右クリックし、[図面内の既存の項目に割り当て]をクリックします。


4. アクティブな図面で、Inventor パーツに関連付ける Electrical コンポーネントを選択します。コンポーネント ツリー表示が更新され、リンクしたコンポーネントが表示されます。
   注: . コンポーネントはリンクされているが、差異があることを示します。差異は、[ロケーション ビュー]タブの[詳細]パネルで解決することができます。
