[更新する着側配線画層を選択]ダイアログ ボックス

着側の配線画層を定義および更新します。

検索

 コマンド入力:  AESYNCWIRETYPE

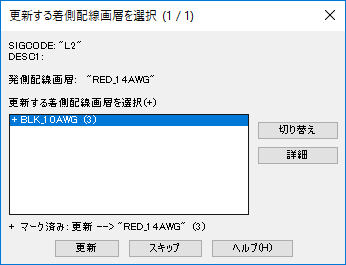

[更新する着側配線画層を選択]

ソース配線画層の配線タイプに一致するように更新される着側配線をリスト表示します。

[切り替え]

配線画層を更新する配線を選択または選択解除します。

注: このオプションは、リストでワイヤが選択されている場合にのみ使用できます。

[詳細]

[配線タイプの保留中の更新]を開きます。このダイアログには、配線タイプの更新に関する詳細情報が表示されます。

[更新]

変更を適用し、同期を処理します。

[スキップ]

選択した回路の着側配線タイプの不一致のチェックをスキップします。

注: 配線タイプを同期すると、画層タイプのみが更新され、線番は更新されません。線番を更新するには、[回路図]タブ [配線/線番を挿入]パネル [線番]の順にクリックするか、コマンド プロンプトに対して aewireno と入力して、個別の配線を選択します。プロジェクト全体の更新を実行して、線番を更新することもできます。
