実習 1: TIN エッジをスワップする

この実習では、サーフェスのいくつかの TIN エッジをスワップする方法について学習します。

TIN エッジをスワップする

1. チュートリアル図面フォルダにある Surface-4A.dwg を開きます。

   この図面では、外部参照のランドベース イメージに TIN 線分がオーバーレイされた状態でサーフェスが表示されています。

2. サーフェスの下隅を拡大ズームします。

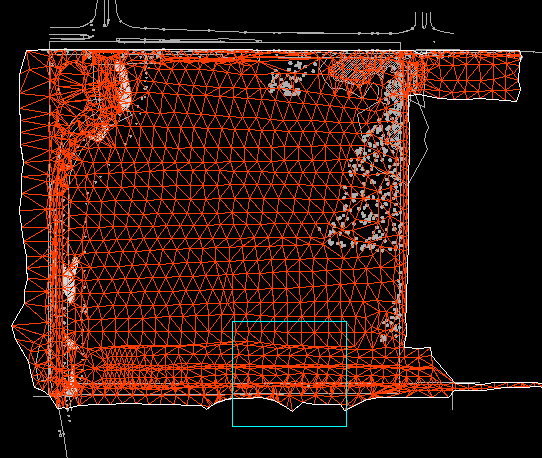

   拡大ズームする領域


3. [ツールスペース]の[プロスペクター]タブで、サーフェスの[定義]コレクションを展開します。[編集]を右クリックします。
4. [エッジのスワップ]をクリックします。

   コマンド ラインに、スワップするエッジ(線分)の選択を要求するプロンプトが表示されます。

5. スワップする TIN エッジをクリックします。

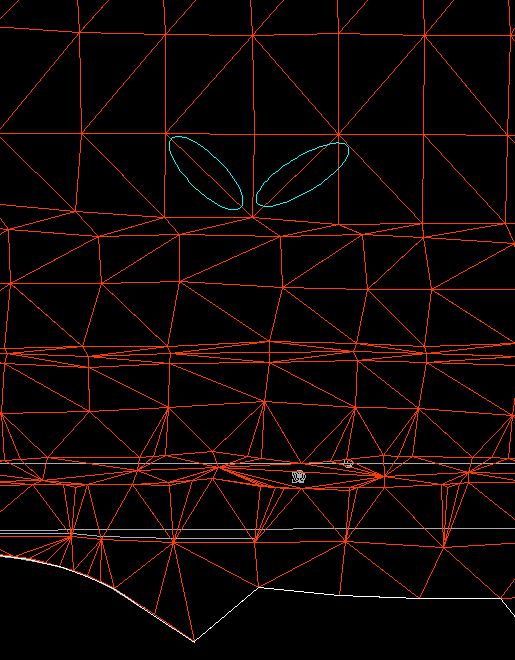

   スワップ推奨エッジ



   次の条件が満たされた場合、エッジがスワップされます。

   • そのエッジによって、表示されている 2 つの三角形が分割されている。
   • このエッジにより分割された 2 つの三角形で構成される四辺形の内角がすべて 180 度以下である。
6. 必要に応じて、スワップする他の TIN エッジをクリックします。
7. [Enter] を押してコマンドを終了します。

   この編集は、[プロスペクター]タブの[編集]リスト表示に[エッジのスワップ]操作として追加されます。

   注:

   リスト表示の[説明]列には、入れ替えられたエッジ上のピック ポイントの座標が表示されます。

このチュートリアルを続けるには、「実習 2: TIN 線分を削除する」に進んでください。
