実習 5: ラベル スタイルを変更する

この実習では、ラベル スタイルを変更するいくつかの方法について学習します。

変更するラベル タイプの種類、および変更するラベル タイプのラベル数に応じて、次のレベルでラベル スタイルを変更することができます。

• シングル ラベル オブジェクト(線形曲線ラベル、線形接線ラベルなど)
• ラベル オブジェクトのグループ(線形測点ラベル、線形ジオメトリ ポイント ラベルなど)
• グループの一部である個別のラベル オブジェクト(単一の線形測点ラベルなど)
• [プロスペクター]タブのリスト ビューで個別にラベル付けされたオブジェクト(区画、ポイント、パイプ ネットワーク オブジェクトなど)

  [プロスペクター]のリスト ビューで区画面積テーブルを変更する方法については、「実習 1: 区画面積テーブルを作成する」を参照してください。

この実習は、「実習 4: ラベルのドラッグ状態を変更する」から継続しています。

シングル ラベル オブジェクトのラベル スタイルを変更する

注:

この実習では、前のチュートリアルで変更を加えた Labels-5b.dwg を使用します。また、チュートリアル図面フォルダから Labels-5c.dwg を開いて使用することもできます。

1. West Street の袋小路の終端の領域に画面移動して拡大ズームします。
2. West Street の測点 0+200 と 0+220 の間にある赤い曲線ラベルをクリックします。

   曲線ラベルにグリップが表示されますが、その他のラベルは選択されません。このラベルは、ラベル グループではないシングル ラベル オブジェクトです。

3. ラベルをを右クリックします。[プロパティ]を選択します。
4. [プロパティ]パレットの[曲線ラベル スタイル]リストで、[一般曲線ラベル スタイル]を選択できることに注目してください。一般スタイルは、線形、縦断、または区画のセグメントに注釈を付ける線分ラベルおよび曲線ラベルに適用できます。[一般曲線ラベル スタイル][Radius Only]を選択します。

   個別の曲線ラベル スタイルが変更されます。ただし、袋小路の残りの曲線ラベルには適用されません。

5. [Esc]を押してラベルの選択を解除します。


   変更後の曲線ラベル スタイル

ラベル オブジェクトのグループのラベル スタイルを変更する

1. 0+220 測点ラベルをクリックします。

   すべての測点ラベルにグリップが表示されます。これは、測点ラベル 0+220 が測点ラベル グループの一部であることを示します。

2. ラベルをを右クリックします。[プロパティ]を選択します。
3. [プロパティ]パレットの[主測点ラベル スタイル]リストで、[Parallel With Tick]を選択します。

   West Street のすべての主測点ラベルのラベル スタイルが変更されます。

4. [Esc]を押して 主測点ラベルの選択を解除します。

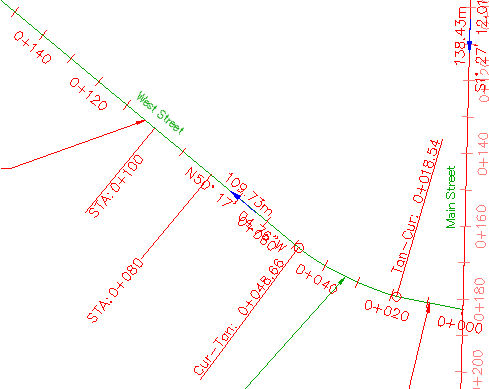

   変更後の主測点ラベル タイプ グループのスタイル

グループの一部である個別のラベル オブジェクトのラベル スタイルを変更する

1. [Ctrl]を押しながら 0+060 測点ラベルをクリックします。

   ラベル 0+060 にのみグリップが表示されます。その他の主測点ラベルは選択されません。

2. ラベルを右クリックします。[プロパティ]を選択します。
3. [プロパティ]パレットの[主測点ラベル スタイル]リストで、[Perpendicular With Line]を選択します。

   測点ラベル 0+060 のラベル スタイルのみが変更されます。West Street の残りの主測点ラベルは、現在のスタイルのまま変わりません。

4. [Esc]を押してラベルの選択を解除します。

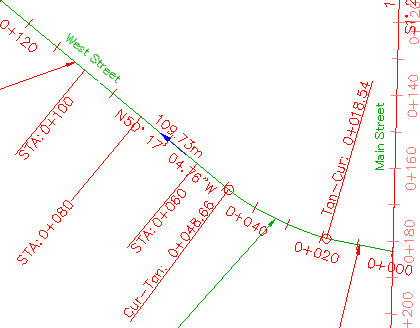

   変更後の主測点ラベル タイプのスタイル: STA: 0+060 のみ

このチュートリアルを続けるには、「実習 6: 別のオブジェクトを参照するラベル スタイルを作成する」に進んでください。
