概要 - オルソ部品表

配管、機器、鉄骨、ノズル、スプールのリストの部品表(BOM)を、オルソ図面に追加できます。

配管、機器、鉄骨、ノズル、スプールのリストの部品表(BOM)を、オルソ図面に挿入できるようになりました。

部品表には、オルソ ビューに存在する項目が一覧表示されます。

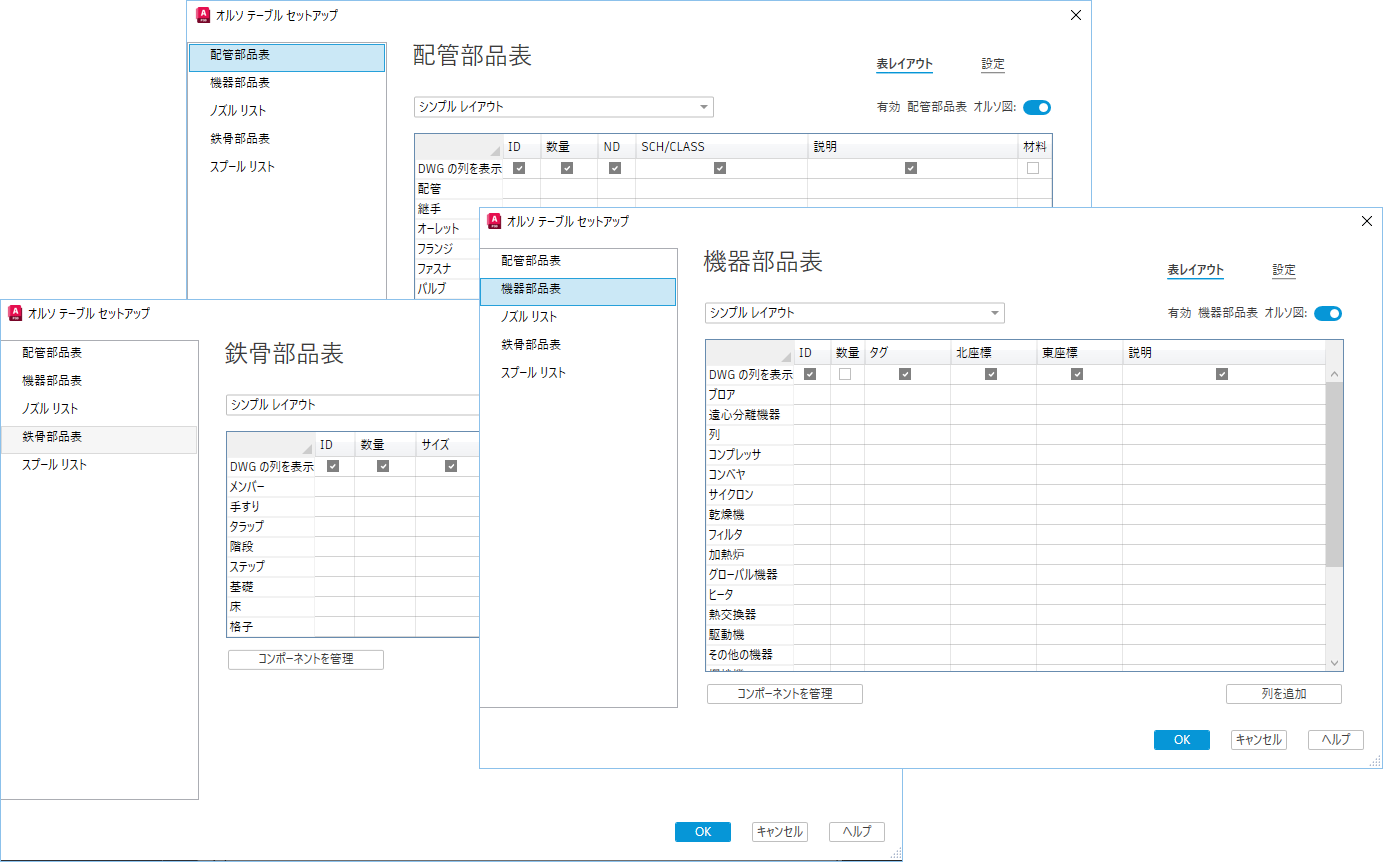

配管、機器、および鉄骨部品表のカスタマイズ

配管、機器、鉄骨の部品表(BOM)をオルソ図面に配置することができます。また、部品表に表示するコンポーネントとプロパティを選択することもできます。コンポーネントは行にグループ化され、プロパティに従って並べ替えることができます。

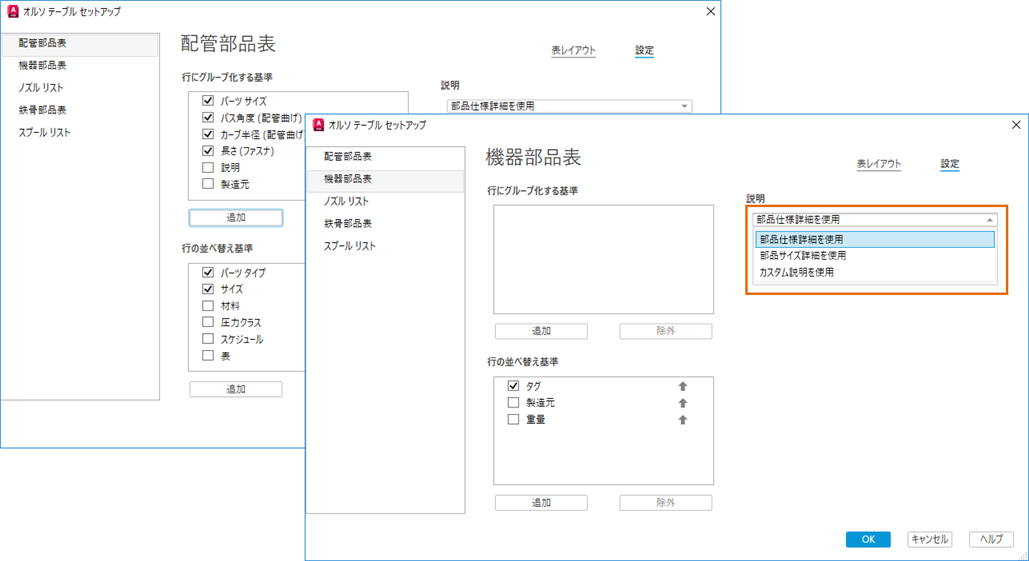

部品表内で部品仕様(ファミリ)、部品仕様(サイズ)、またはカスタム説明を表示することもできます。

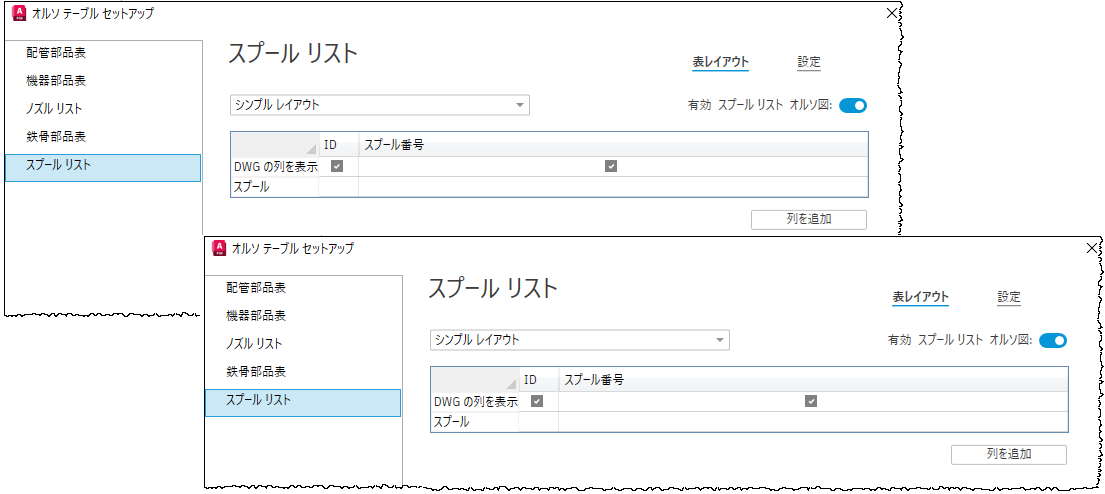

ノズルおよびスプールのリストのカスタマイズ

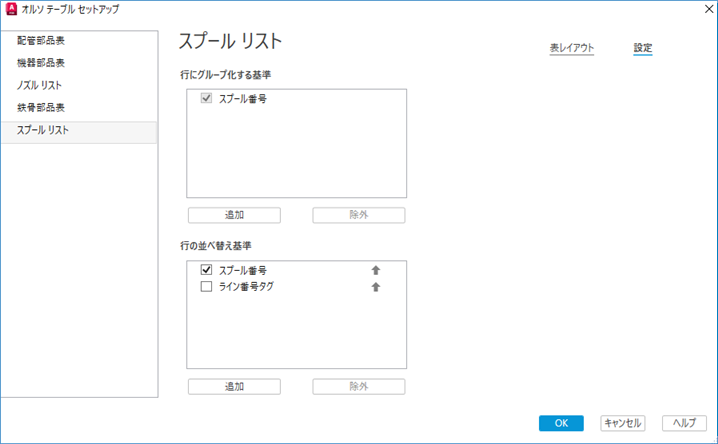

ノズルおよびスプールのリストをオルソ図面に配置し、リストに表示するプロパティを選択できます。

注: スプール番号が割り当てられているスプールのみがスプール リストに表示されます。

オルソ部品表スタイル

新しい部品表の設定を含むオルソ図の設定は、Orthos¥Styles フォルダに保存されます。スタイル フォルダをコピーすることによって、スタイルを他のプロジェクトと共有することができます。

アイソメ部品表とオルソ部品表

オルソ部品表セットアップは、表の列とグループ化に関して、アイソメ部品表に似ています。アイソメ部品表と同様に、テーブル セットアップをタイトル ブロックと一緒に保存することができます。

アイソメ部品表とは異なり、作図領域および表領域はサポートされていません。

プロジェクト表題欄設定

管理者は、プロジェクトの既定の部品表を設定することができます。

プロジェクト セットアップでは、オルソ図のタイトル ブロック内の部品表をセットアップすることができます。タイトル ブロックに部品表テンプレート(空の表)を配置する場合、新しいオルソ図面によって位置やサイズに対するプロンプトは表示されません。

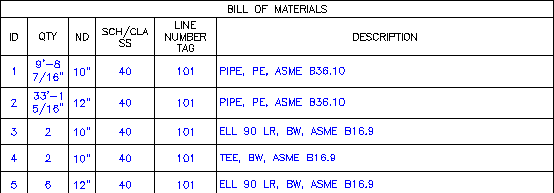

オルソ部品表

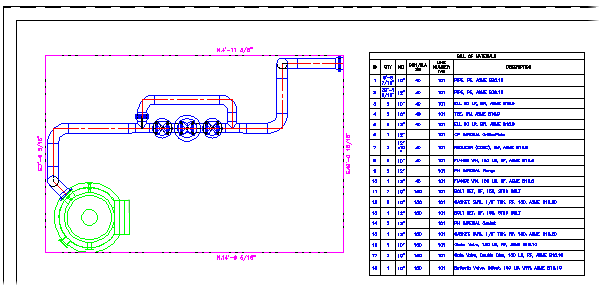

AutoCAD Plant 3D 2015 から、オルソ ビューの部品表テーブルを作成できるようになりました。配管と配管サポートが、オルソ部品表に一覧表示されます。
