オルソ部品表にライン番号列を追加するには

オルソ図面のオルソ部品表に、ライン番号や重心などの列を追加することができます。

  1. リボンの[オルソビュー]コンテキスト タブ[テーブル配置とセットアップ]パネル[テーブル セットアップ]をクリックします。
  2. [オルソ テーブル セットアップ]ダイアログ ボックスで、[列を追加]をクリックします。

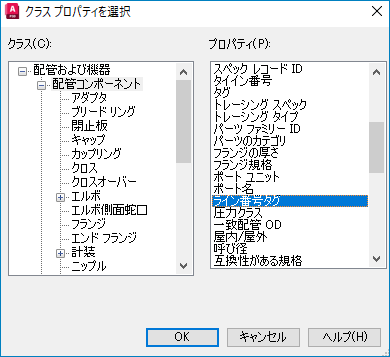

  3. [クラス プロパティを選択]ダイアログ ボックスの[クラス]リストで、[配管コンポーネント]をクリックします。
  4. [プロパティ]リストで、[ライン番号タグ]をクリックします。
  5. [OK]をクリックして、[クラス プロパティを選択]ダイアログ ボックスを閉じます。
  6. [表レイアウト]領域の[DWG の列を表示]行で、[ライン番号タグ]列を選択します。
    注: 列を選択していない場合、リストから削除されます。
  7. 次のいずれかの操作を行います。
    • オルソ部品表を作成するには、[部品表]をクリックし、表の位置を指定します。
    • 既存の部品表を更新するには、[部品表を更新]をクリックします。

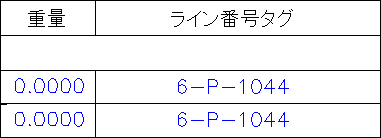

    ライン番号タグが表示されます。
