ランダムなファミリ インスタンスの配置

このサンプル スタディ タイプを Revitのジェネレーティブデザインと一緒に使用し、基本のファミリ タイプ、密度、およびランダム化シードを指定して、選択した面にファミリ インスタンスのランダム化されたセットを配置します。

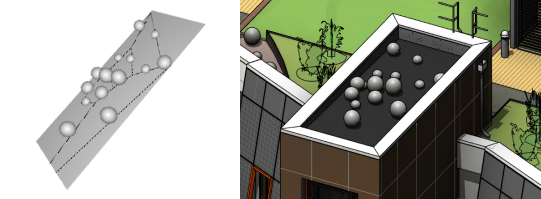

左の図は、 ジェネレーティブデザインでの結果を示しています。右の図は、Revit モデルに統合された場合の結果を示しています。

このサンプル スタディを使用して、面へのファミリ インスタンスの配置を確認できます。たとえば、建築モデルの外側に芸術的なオブジェクトを配置したり、景観モデルの傾斜した花壇に花を配置します。このサンプルのバージョンは、Dynamo プレーヤでも使用できます。

このトピックの内容

• 目標
• スタディ タイプにアクセスする
• モデルを準備する
• 入力
• 出力
• ジオメトリのビジュアライゼーション

目標

このスタディは、[ランダム]の方法で使用することを目的としています。ただし、別の生成方法を選択することもできます。

注: このスタディ タイプは[ランダム]の方法用に設計されているため、[最適化]の方法を使用して特定の目標をターゲットにすると効率が低下する可能性があります。

スタディ タイプにアクセスする

スタディ タイプは、[スタディを作成]ダイアログの Autodesk サンプル フォルダから選択できます。

スタディ タイプを Dynamo で開くには、次のフォルダにナビゲートします。

• %PROGRAMDATA%\Autodesk\AECGD\Revit\Samples <release>\<language-locale>

その場所にスタディ タイプが見つからない場合は、次のリンクを使用してダウンロードすることができます。ZIP ファイルには、DYN ファイルとその従属フォルダが含まれています。コンテンツをコンピュータ上のフォルダに解凍(抽出)します。

• ランダム ファミリ インスタンス配置スタディ タイプ

モデルを準備する

スタディの作成プロセス中に、面と基本ファミリ タイプ(スカルプなど)を選択します。このタイプのスタディを作成するには、Revit モデルに次の要素が含まれている必要があります。

• ファミリ インスタンスが配置される面。
• 選択した面にランダムに配置されるファミリ インスタンス。

入力

スタディを作成する際に、次の入力を指定できます。

選択

• 面を選択: Revit モデルで、ターゲット面を選択します。
• 基本ファミリ タイプを選択: ドロップダウンで、選択した面にランダムに配置するファミリを選択します。

変数を選択

以下の値をスタディ内で変化させる場合は、チェックボックスをオンにします。定数の値を使用するには、チェック ボックスをオフにして、スライダを使用して値を設定します。

• 密度: スタディは、ファミリ インスタンスを配置する密度を変更します。値が大きいほど、ファミリ インスタンスの配置が高密度になります。
• ランダム化シード: この値は、成果ごとにランダムなファミリ インスタンスの配置の生成をコントロールします。

出力

各成果には次の出力が表示されます。

• 結果: 面上のファミリ インスタンスの数です。

ジオメトリのビジュアライゼーション

[成果を検討]ダイアログの[詳細]ペインに成果を表示すると、3D ビューをドラッグしてさまざまな角度から要素を見ることができます。モデルの 3D ビューに表示するには、選択した成果をモデルに統合する必要があります。

既知の問題と制限事項

このサンプルでは、障害物は考慮されません。作業対象の部屋に障害となる要素がある場合は、オブジェクトをランダムに配置するサンプル スタディを試してください。花瓶などの特定のファミリ インスタンスでは、成果のプレビューが正確に表示されない場合があります。モデルに配置すると、要素は通常どおりに表示されます。
