提案された外構設計を作成するには、地盤面の領域を整地し、選択したポイントの高さを変更します。
整地を作成するには、現在のフェーズ内の既存のサーフェスである地形ソリッドを選択します。Revit では、元の地盤面は解体されたものとしてマークされ、一致した境界を持つコピーが作成されます。Revit では、このコピーが現在のフェーズで新規としてマークされます。
ビデオ: 切土と盛土の土量を計算する地盤面を整地するには
- 地形ソリッドを表示するビューを開きます。
- [マス & 外構]タブ
[外構修正]パネル
(整地)をクリックします。
- [整地を編集]ダイアログで、次のいずれかを選択します。
- 既存の地形ソリッドとまったく同じ新しい地形ソリッドを作成します。
- 周囲の点のみに基づいて新しい地形ソリッドを作成します。
- 地形ソリッドを選択します。
地盤面の編集中は、Revit は形状編集モードです。点を追加、削除したり、点の高さを変更できます。
- 地盤面の編集が完了したら、[修正]をクリックします。
新しい整地をドラッグすると、元の領域はそのまま残ることがわかります。元の領域を選択し、右クリックし、[要素プロパティ]をクリックします。[解体フェーズ]プロパティに現在のフェーズの値[新設]が入っていることを確認してください。

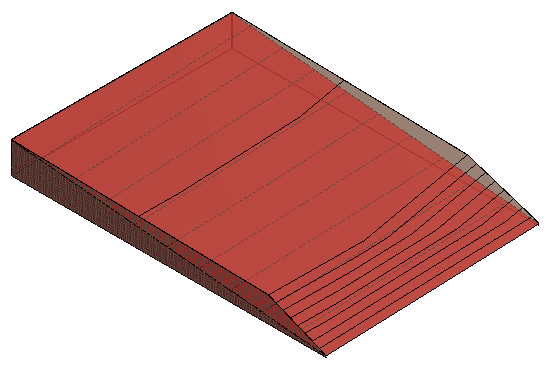

例
