地形ソリッド

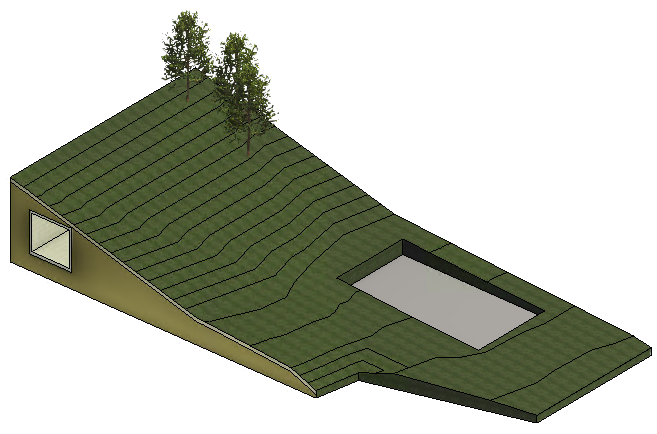

外構の地盤を表現するには、Revit モデルで地形ソリッドを作成します。

[マス & 外構]タブ [外構作成]パネル

(地形ソリッド)
(スケッチから作成)
(読み込みから作成)
(サブ区画)
(整地)

このセクションの内容

地形ソリッドについて
地形ソリッドツールは、定義された標高ポイントまたは読み込んだデータを使用して、地形要素を定義します。
スケッチによって地形ソリッドを作成する
境界をスケッチし、高さの点を配置して、地形ソリッドを作成します。
ビデオ: 地形ソリッドを作成する
境界をスケッチし、高さの点を定義して、地形ソリッドを作成します。
読み込んだデータから地形ソリッドを作成する
DWG、DXF、DGN、CSV の点ファイルから読み込んだ 3D 等高線データに基づいて、地形ソリッドを自動的に生成します。
地形を簡略化する
地形の各点で三角形のジオメトリが作成されると、計算負荷が大きくなります。要素が多くの点で作成されている場合は、簡略化してシステムパフォーマンスを改善できます。要素を簡略化すると、地形の特定の条件によっては、等高線の精度とジオメトリに影響する場合があります。要素の簡略化後には等高線とジオメトリを確認してください。必要に応じて点を追加し、精度を高めるようにしてください。
地形ソリッドでの等高線の表示をコントロールする
地形ソリッドファミリタイプでの等高線の表示に関する設定を指定します。
地形ソリッドのサブ区画
地形ソリッドの領域を定義して、地形ソリッドの元のサーフェスからオフセットします。
サブ区画のインスタンスプロパティ
マテリアル、オフセット、および等高線表示を変更するには、サブ区画のインスタンスプロパティを修正します。
整地を作成する
提案された外構設計を作成するには、地盤面の領域を整地し、選択したポイントの高さを変更します。
地形ソリッドのインスタンスプロパティ
地形ソリッドのレベル、高さのオフセット、勾配などを変更するには、インスタンスプロパティを修正します。
地形ソリッドタイププロパティ
地形ソリッドの構造、既定の厚さ、機能などを変更するには、タイププロパティを修正します。

親トピック: 外構の設計
