要素を分割して形状を編集する

[折れ線を追加]ツールを使用すると、直線エッジを追加したり、要素の既存の面をより小さなサブ領域に分割できます。

1. 修正する要素を選択します。
2. [修正 | <要素>]タブ [形状編集]パネル [分割線を追加]をクリックします。
3. サーフェスの任意の場所に、分割線を開始するための頂点、エッジ、面、または点を選択します。リボンのコントロールを使用して、分割線の位置を設定します。
   • サーフェス上 : 分割線がサーフェスに対して追加されます。カーソルの近くに表示される値は、[高さ基準]の設定に基づいたサーフェスの高さを示します。分割線は、[サーフェスからのオフセット]の値を使用して追加されます。
   • 絶対 : 分割線が[高さ]の値に基づいて追加されます。カーソルの近くに表示される値は、[高さ基準]の設定に基づいたサーフェスの高さを示します。

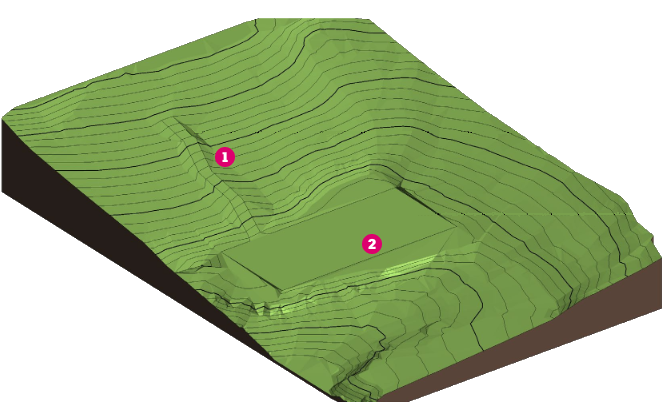

   たとえば、地形ソリッドを操作する場合は、サーフェスに沿って分割線を配置してパス を作成したり、絶対高さに分割線を配置してフラットな領域 を作成します。



   注: 頂点またはエッジの上にカーソルを置くと、3D 頂点またはエッジにスナップされ、エッジに沿う標準的なスナップ コントロールと仮寸法が表示されます。頂点またはエッジがスナップされていない場合は、選択時に、リボンでの設定に基づいて分割線の終端がサーフェスに対して配置されます。仮寸法は、面上には作成されません。
4. 要素の任意の場所に、折れ線を終了するための別の頂点、エッジ、面、または点を選択します。

   面に新しいエッジが追加されます。


   注: 要素の折り曲げ線は、形状の編集時に分割線に変換できます。詳細については、「折り曲げ線を分割線に変換する」を参照してください。
