形状編集ツールを使用すると、排水用に高点と低点を定義して、水平の(傾斜のない)床または屋根のサーフェスを操作できます。形状編集ツールは、モデルで外構フィーチャを表す地形ソリッド要素を作成するためにも使用されます。
これらの点の高さを指定することにより、サーフェスを独立して傾斜できるサブ領域に分割します。
形状編集の例

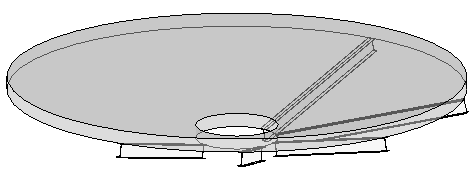

- 勾配の付いた非平面フレームによって支持される、厚さが一定の床または屋根。

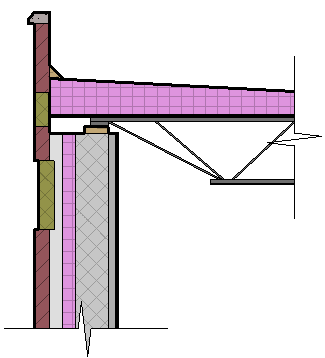

- 水平面のサーフェスに勾配を付けるために、厚さが一定でないマテリアル(テーパ断熱材など)。

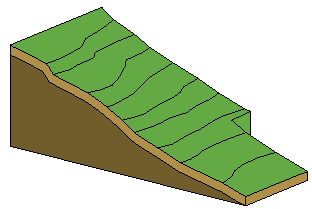

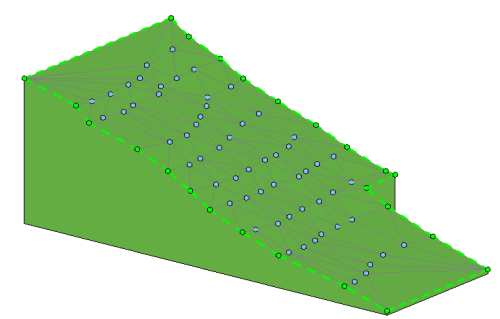

- この地形ソリッドに示すような、サーフェスの下の可変厚さのマテリアル(上のすべてのマテリアルは可変厚さのマテリアルの形状に従う)。
形状編集ツールを使用して、厚さが一定の要素に勾配を付けたり、厚さレイヤが変化する要素の上部サーフェスに勾配を付けることができます。次の場合のモデリングを行います。
注: 形状編集要素では、実際の厚さはレポートされません。形状編集ツールは、中程度の勾配を可能にするように設計されています。このような場合、実際の高さの誤差はわずかです。ただし、より大きな勾配では、この誤差は大きくなります。Revit は、勾配の高さが予測値から大幅に逸脱する場合、警告を発します。
- 要素は平らで、水平面にある必要があります。
- 屋根は別の屋根にアタッチせず、またカーテン ルーフであってはなりません。これらの条件のいずれも満たしていない場合は、スラブ形状編集のボタンを使用することはできません。
注: 要素の編集によって後でこれらの条件に違反する場合は、そのスラブ形状編集を行うと取り消しが可能なエラーが表示されます。これにより、スラブ形状編集をリセットすることができます。
形状編集ツールを有効にするには、次の条件を満たす必要があります。
- サブ要素
- 点を追加
- 折れ線を追加
- 支持部材を選択(屋根要素と床要素のみ)
- 形状をリセット
[修正]タブ
[形状編集]パネルで次の形状編集ツールを使用できます。
注: これらのツールで床または屋根の形状を編集しても、その構造解析モデルの形状には影響を与えません。元の上面に基づくそれぞれの解析モデル面は、変更されません。
重要事項
自動折り曲げ線。要素のジオメトリの正確性を維持するために、折り曲げ線が自動的に作成される場合があります。自動折り曲げ線の作成条件が有効でなくなると、自動的に作成された折り曲げ線は削除されます。たとえば、4 つの非平面頂点が一平面になる場合や、分割線を手動で作成する場合です。折り曲げ線の描画には、要素の内部エッジ サブカテゴリを使用します。自動折り曲げ線を直接修正することはできません。折り曲げ線を編集するには、まず分割線に変換する必要があります。「折り曲げ線を分割線に変換する」を参照してください。
歪んだサーフェス。サーフェスは、4 つの非平面境界エッジまたはユーザ作成の折れ線によって囲まれると、歪められることがあります。歪みを避けるには、反対の頂点間に折れ線を追加します。
