解析用パネルに割り当てられた面荷重を配置します。
ホスト上に面荷重を配置する
- [解析]タブ
[構造解析用モデル]パネルで、
(荷重)をクリックします。
- [修正 | <荷重>]コンテキスト リボン [荷重]パネルで、 (面荷重)を選択し、[面荷重]パネルから
(ホスト上)を選択します。
- 解析用パネルを選択して荷重を配置します。
- そのパネルの面全体に荷重が配置されます。
注: [点荷重]プロパティ パレットでは、[ホストに拘束されている]パラメータの横にあるチェックボックスが自動的にオンになります。荷重は、選択した要素の参照に拘束されます。チェックボックスをオフにすると、この荷重の拘束を削除できます。
ホストの解析用パネルに解析用開口部を作成すると、自動的に面荷重にカットアウトが作成されます。ホストのパネルの場合は、解析用開口部の形状の変更に基づいて面荷重も更新されます。
境界を定義して面荷重を配置する
- [解析]タブ [構造解析用モデル]パネルで、 (荷重)をクリックします。
- [修正 | <荷重>]コンテキスト リボン [荷重]パネルで、 (面荷重)を選択し、[面荷重]パネルから
(境界を定義)を選択します。
- ホストを選択します。サポートされる要素のみがハイライト表示されます。ツールチップに、サポートされる要素タイプが示されます。
- 面荷重の輪郭線を描画します。
- (終了)をクリックして変更を保存し、スケッチ モードを終了します。
- 定義した領域に荷重が配置されます。
面荷重のサーフェス表現
面荷重のサーフェスの表示/グラフィックスの設定をカスタマイズできます。

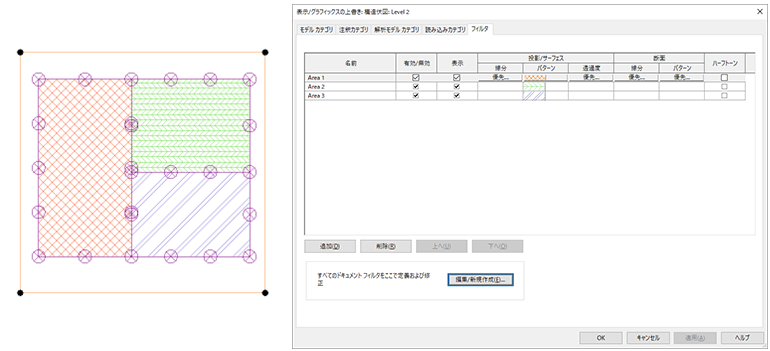

フィルタを使用して、平面図ビューで各面荷重の境界を荷重パラメータに基づいて識別します。
