材料: 水

この手順では、水を流れボリューム部品に割り当てます。

1. バルブ本体が表示されている場合、[Ctrl]キーを押しながらマウスの中ボタンをクリックして非表示にします。



2. 流れボリュームをクリックして選択します。



3. [材料]状況依存パネルで[編集]をクリックします。



4. [材料]クイック編集ダイアログで、[種類]が[流体]で、[名前]が[水]であることを確認します。



5. [適用]をクリックします。

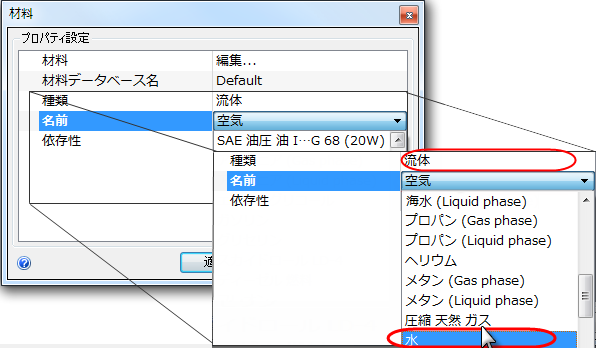

次のような設定になっていることを確認します。

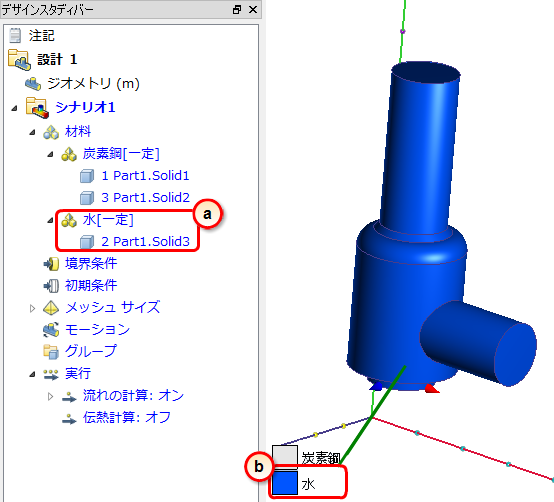

水材料が正しく割り当てられていることを確認するには、デザイン スタディ バーと部品の色付けを確認します。

1. デザイン スタディ バーで、水の部品に対する材料割り当てを確認します。

2. 流体部品の色が凡例の水の色に対応している必要があります。
