流入口流れの条件
この手順では、流入口サーフェスに速度を割り当てます。
[設定]タブで[境界条件]をクリックします。
![[設定]タブ](../images/task-icons-bc.png)
すべての部品を再表示するために、モデルの外側で[Ctrl]キーを押しながらマウスの中ボタンをクリックします。

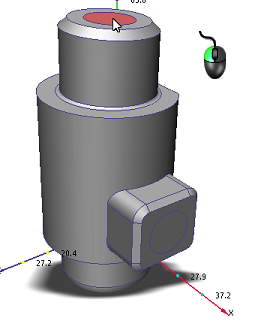

流入口面をクリックして選択します。
[境界条件]状況依存パネルで[編集]をクリックします。
[流速]行に 1000 と入力します。[適用]をクリックします。
次のような設定になっていることを確認します。
境界条件が流入口に正しく適用されているか確認するために、デザイン スタディ バーと流入口サーフェスの色付きのストライプを確認します。
デザイン スタディ バーの流入口の条件の値を確認します。
流入口面のストライプが、凡例にある境界条件の種類に対応する必要があります。
この実習では、一定の速度を適用しました。多くのバルブのシミュレーションで、流量または圧力損失が既知となっています。指定速度の代わりに、いずれかの条件を必要に応じて使用することができます(同じ流入口には複数の流れ条件を適用しないでください)。
