いくつかの必要なスキル: ナビゲーションと部品の可視性

いくつかの基本的なテクニックから紹介します。

1. いくつかの追加の画面スペースを開くには、[アウトプット バー]ボタンをクリックしてアウトプット バーを折りたたみます。





   注: モデルの操作(移動)方法は、基本的に、回転、拡大と縮小、画面移動の 3 つです。

2. モデルを回転するには、[Shift]キーを押しながらマウスの中ボタンをクリックして、マウスを移動します。



3. ズームするには、スクロール ホイールを回します。



4. 画面移動(移動)するには、マウスの中央ボタンを押したままマウスを移動します。



   注: いくつかの手順で、内部の部品にアクセスするために、外側の部品を非表示にします。

5. 内部のコンポーネントを表示するには、壁面部品を非表示にした後、空気部品を非表示にします。これを行うには、それぞれの上にカーソルを置き、[Ctrl]キーを押しながらマウスの中央ボタンをクリックします。

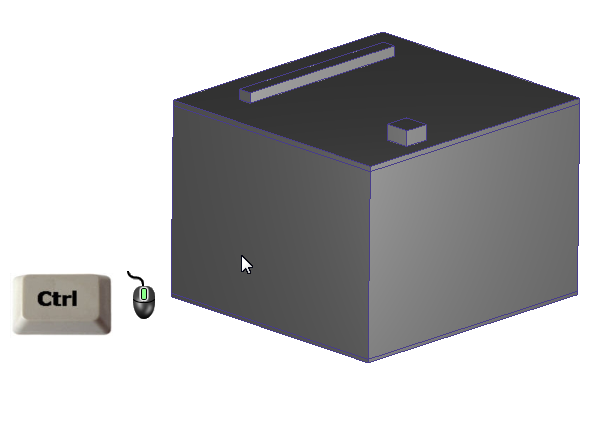

   壁を非表示にします。

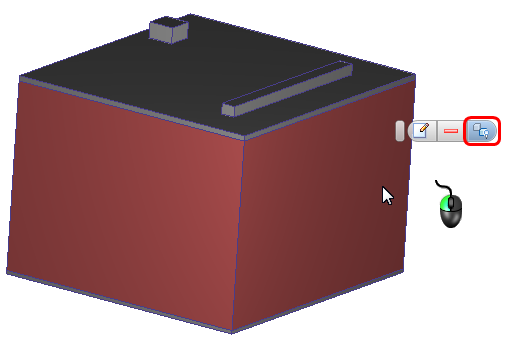

   もう 1 つの方法として、左クリックしてコンテキスト ツールバーから[非表示]アイコンをクリックしても、部品を非表示にできます。

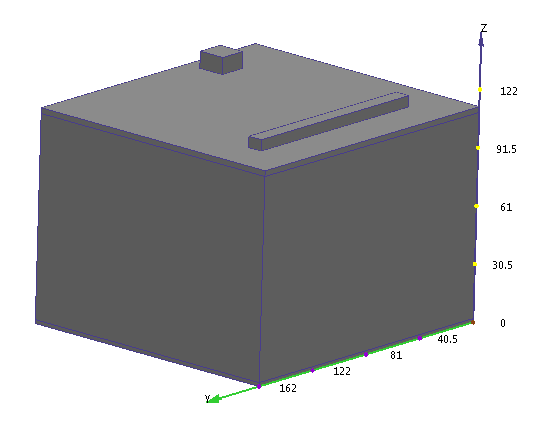

   空気を非表示にします。

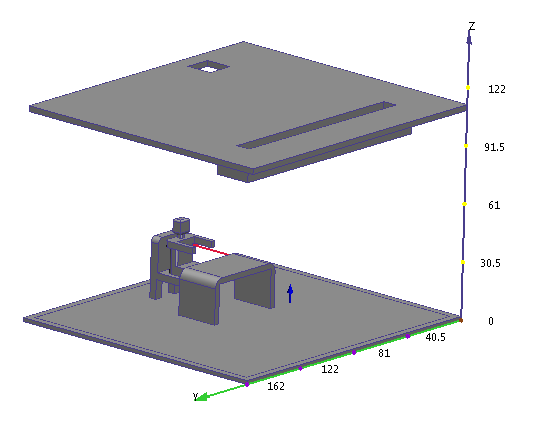

   これで、内部のコンポーネントを表示できます。

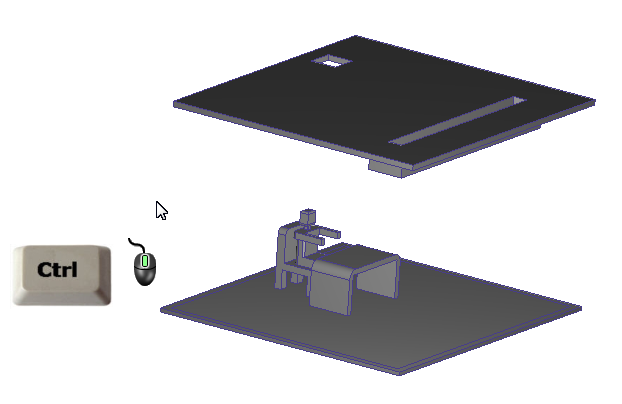

6. すべての部品を表示するには、グラフィックス ウィンドウ内で[Ctrl]キーを押しながら、マウスの中ボタンを使ってモデルではない領域をクリックします。

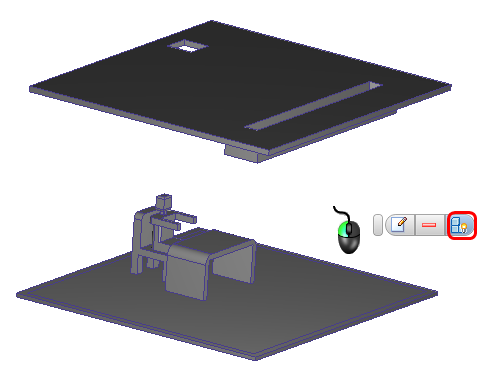

   または、左クリックして[すべて表示]アイコンをクリックします。





次の手順では、このような手法を使ってモデルのナビゲートと部品の表示/非表示のコントロールを行います。
