材料: PCB

この手順では、2 つのプリント基板に PCB 材料を割り当てます。

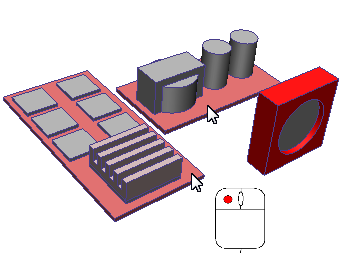

1.2 つの PCB をクリックして選択します。

2.[材料]状況依存パネルで[編集]をクリックします。

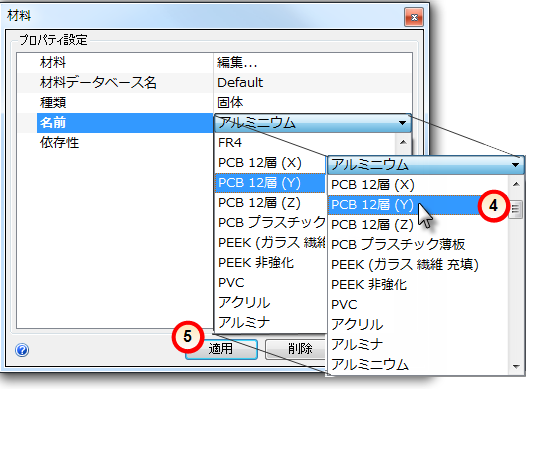

3.[材料]クイック編集ダイアログで、材料の種類を選択します。

4.[名前]メニューから[PCB 12 層(Y)]を選択します。

5.[適用]をクリックします。

次のような設定になっていることを確認します。

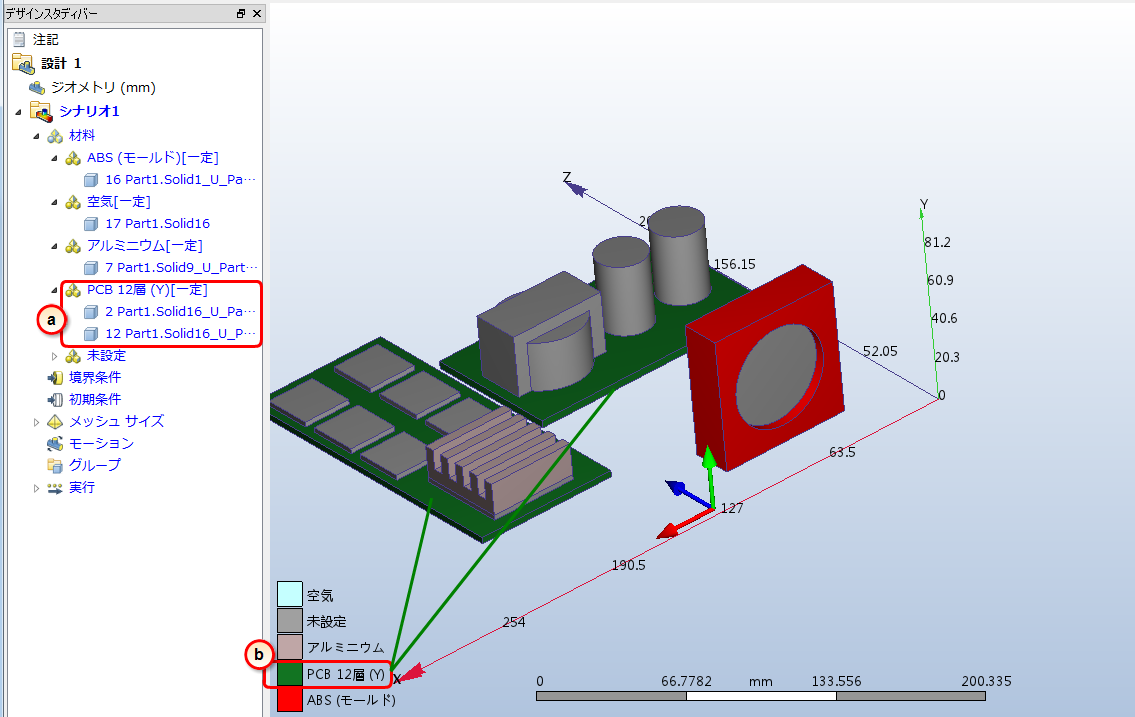

6.PCB 材料が正しく割り当てられていることを確認するには、デザインスタディバーと部品の色付けを確認します。
