シミュレーション実行
この手順では、流れシミュレーションを開始します。これを実行するには約 10 分かかります。
[設定]タブで[実行]をクリックします。
熱伝達と重力ベクトルを有効にしたら、シミュレーションを開始することができます。

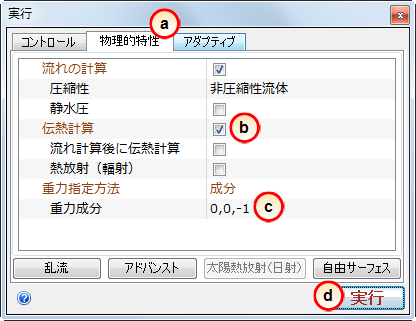

[物理的特性]タブをクリックします。
[伝熱計算]チェック ボックスをオンにします。
[重力方向]を 0, 0, -1 に変更します。
[実行]をクリックします。
実行中に、計算された結果を確認することができます。
次にいくつかの注意点を示します。

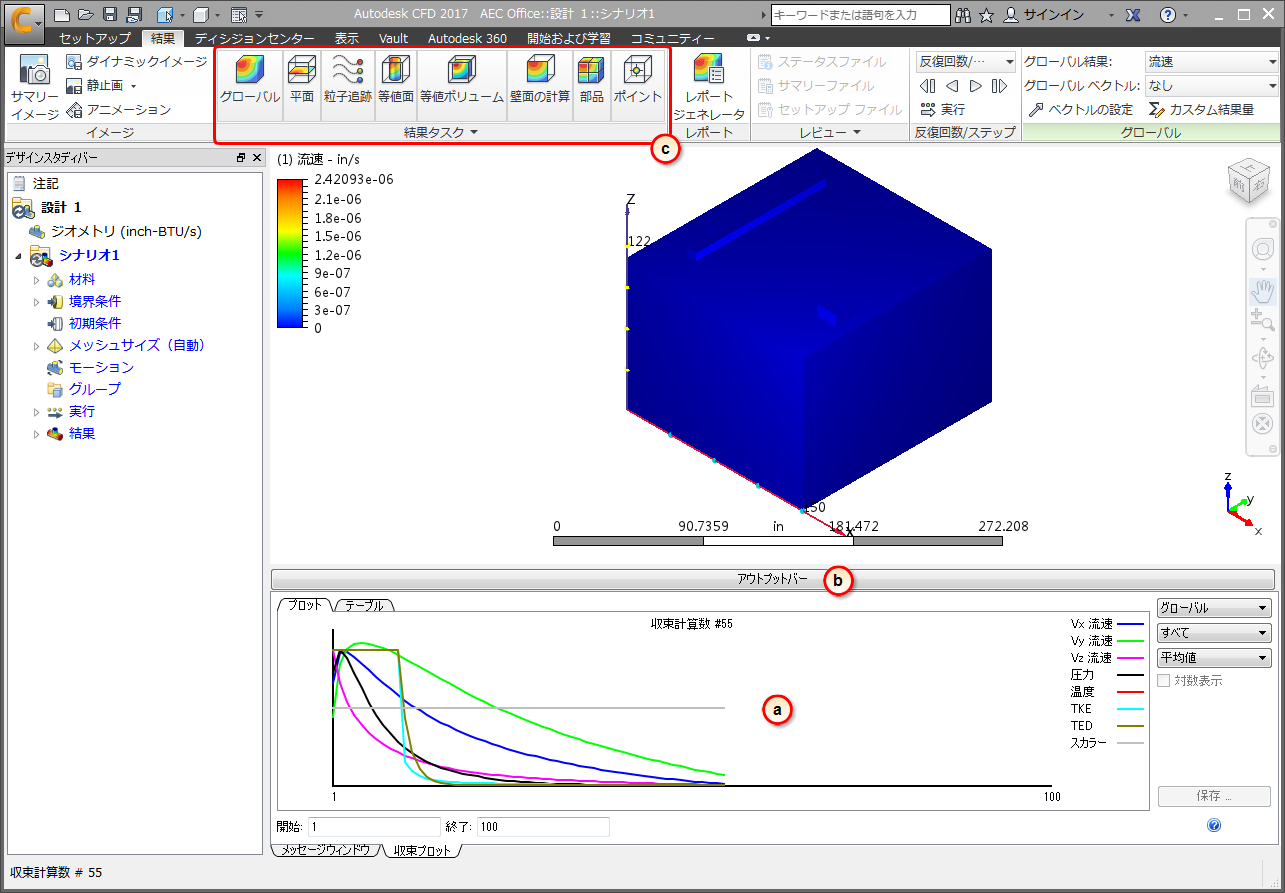

- 収束プロットでは、シミュレーション中の計算の状態が表示されます。シミュレーションが完了し、解析がこれ以上変化しなくなると、線分がフラットになります。
- モデルを大きいビューで表示するには、[アウトプット バー]ボタンをクリックしてアウトプット バーを最小化します。
- 結果はシミュレーション中に更新されます。[結果]コントロールを使用して表示することができます。

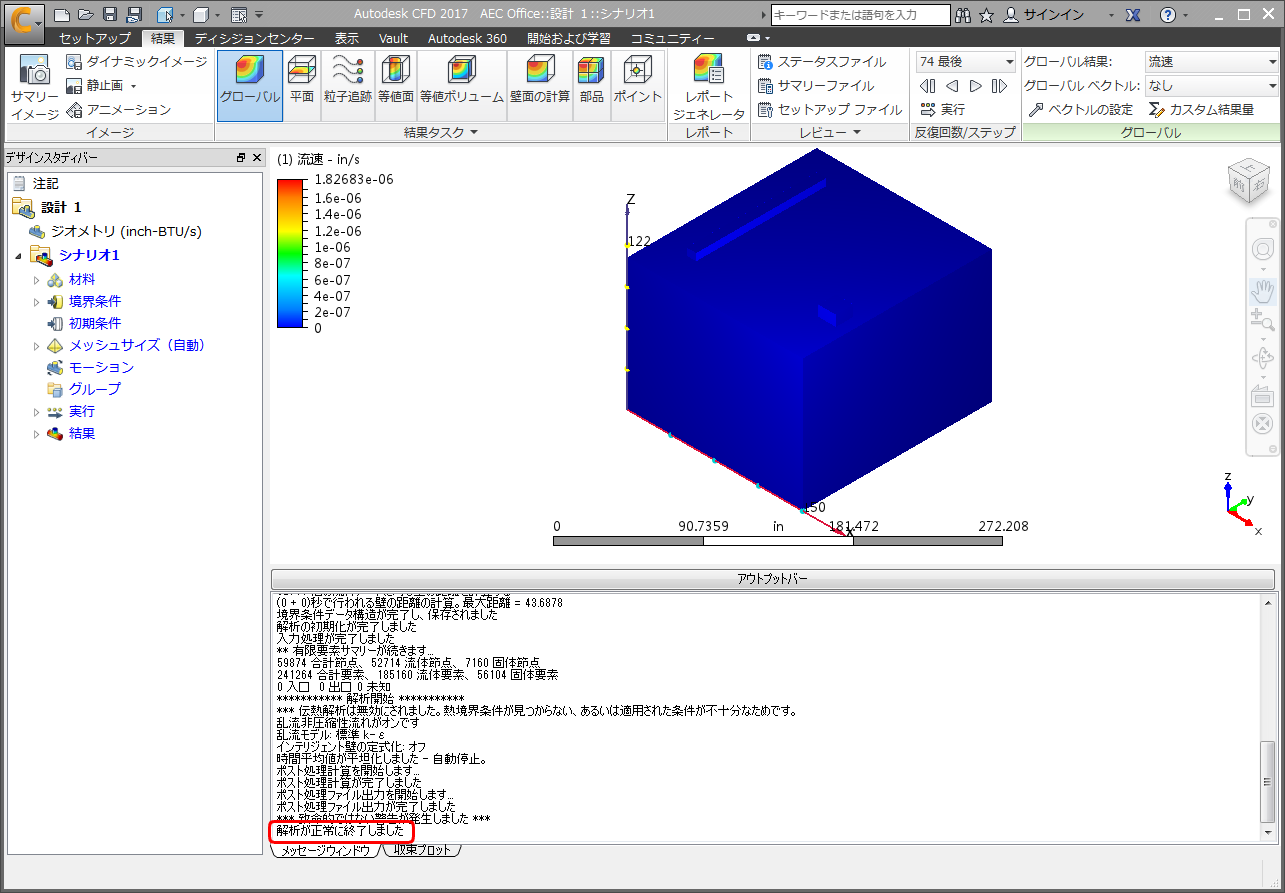

シミュレーションが終了したら、アウトプット バーに「解析が正常に終了しました」と表示されます。
次は、結果を可視化します。
