第 18 章: 等値面と等値ボリューム
等値面

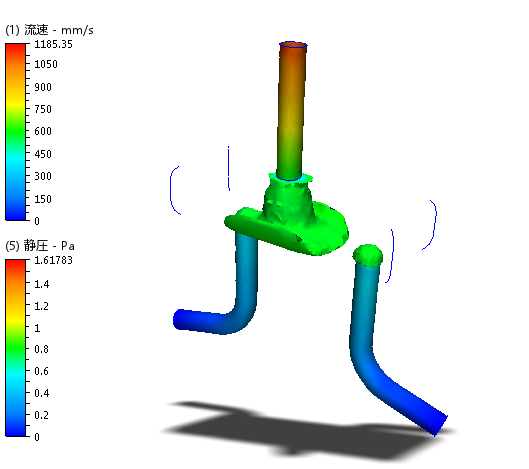

等値面とは、一定の値のサーフェスのことです。以下では、静圧によって色分けされた流速が一定である等値面の例を示します。等値面の形状は、モデル全体の中で特定の流速を持つ場所を示します。色は、これらの場所での静圧を示しています。
等値面は、流れの特徴を表す物理的な形状だけでなく、値も表示する3次元視覚化ツールです。伝熱シミュレーションにおける温度分布のほか、複雑な流路における流速分布を視覚化したい場合に有効なツールです。出力量の最大値および最小値の位置を特定するために等値面を使用することができます。
等値面の使用
ほとんどの等値面タスクを実行する方法は複数あります:
モデル上: 次のように、モデルまたは等値面上を直接クリックします。これはモデル上での操作に便利な方法です。
![[等値面]パネル](../images/work-flow-iso-panel.png)

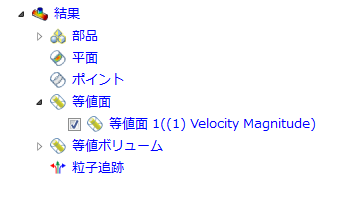

モデル外: デザイン スタディ バーの[等値面]ブランチまたは[等値面]状況依存パネルを使用します。これは複雑なモデルでジオメトリから離れた場所での操作の方がしやすい場合に便利です。
等値面を作成するには
- モデル上: モデル上またはモデルの近く(既存の等値面以外)で右クリックします。[等値面を追加]をクリックします。
- モデル外: [等値面]状況依存パネルで[追加]をクリックします。
等値面の名前を変更するには
- デザイン スタディ バーで目的の等値ボリュームを右クリックし、[名前変更]をクリックします。
等値面を選択するには
- モデル上: 等値面上を直接クリックします。
- モデル外: デザイン スタディ バー内でその名前をクリックします。
等値面を非表示にするには
- デザイン スタディ バーの等値面の横にあるボックスをオフにします。また、名前を右クリックして、[等値面を非表示]をクリックすることもできます。
等値面を削除するには
- サーフェス上: 右クリックします。[削除]をクリックします。
- モデル外: デザイン スタディ バーで目的の等値面を右クリックし、[削除]をクリックします
等値面の外観を変更するには
サーフェス上: 右クリックします。オプションを選択します。
モデル外: [等値面]状況依存パネルで[編集]をクリックし、[表示]メニューで選択します。
等値面量と結果による色表示の値を変更するには
サーフェス上: 右クリックします。[等値面量]または[結果による色表示]をクリックし、リストから選択します。
モデル外: [等値面]状況依存パネルで、[量]メニューと[表示色]メニューでそれぞれ選択します。
注: 等値面量は、等値面の形状を決定するスカラー結果です。結果による色表示の値は、色を決定します。デフォルトでは、これらは同じです。異なるスカラー結果を選択すると、2つの結果を一緒に表示できます。たとえば、等値面量で温度を、結果による色表示で流速を表示します。これにより、モデル内の流速が等しいすべての位置の温度が表示されます。
等値面量の値を変更するには
- [コントロール]ダイアログのスライダ バーをドラッグします。
ベクトル長を変化させるには
- デフォルトでは、すべてのベクトルが同じ長さで表示されます。ベクトル長を変更するには、[長さ]スライダをドラッグします。
- ベクトルを異なる長さで表示するには、[長さ範囲]をクリックします。[最小値]および[最大値]スライダをドラッグすることにより、レンジを変化させます。
- すべてのベクトルを同じ割合でスケール変更するには、[属性]セクションの[倍率]を変更します。
等値ボリューム
等値ボリュームは、指定された結果量の値の範囲内にあるモデルのボリュームです。単一の、指定された値を持つモデルのすべての場所が表示される等値面とは異なり、等値ボリュームでは結果値の範囲内にあるすべての場所が表示されます。

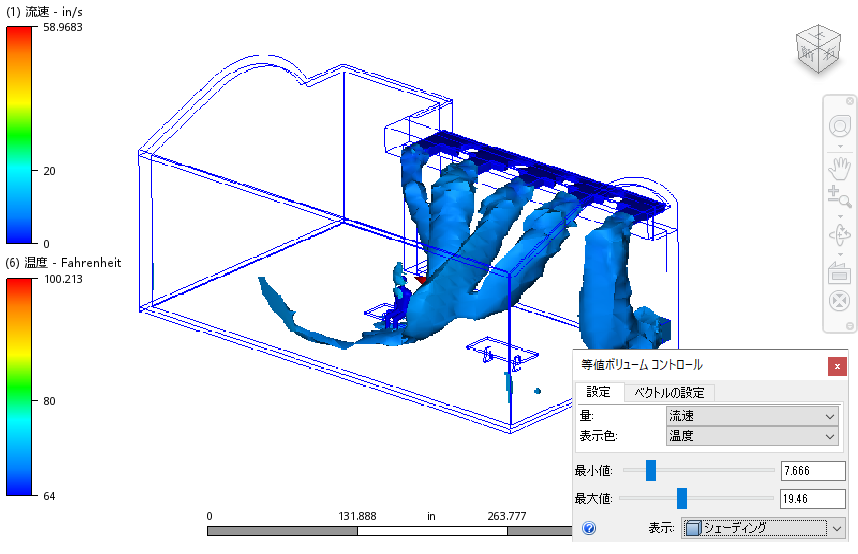

以下に、温度別に色分けされた流速等値ボリュームを示します。等値ボリュームの形状は、流速が指定された範囲内にあるモデル内のすべての場所を示します。色は温度を示します。
リボンの[等値ボリューム]コマンドをクリックして、等値ボリュームを作成および操作することができます。等値ボリュームを使用する場合のワークフローは等値面のものと非常に似ています。
