演習 14
この演習では、Autodesk® CFD を使用して、設計パフォーマンスを最も効果的に伝えるイメージやビューを作成する方法について説明します。
モデルの外側を右クリックし、[ビュー設定を開く...]を選択します。traces.xvs という名前のファイルを選択します。
注: 次の各手順では、デザイン スタディ バーの[結果]ブランチの[材料]サブブランチにリストされたアイテムを使用します。内装の構成要素を表示する:
デザイン スタディ バーで、[結果]ブランチを展開し、[材料]サブブランチを展開します。
[Interior]ブランチを展開します。
[Interior]ブランチの下の部品のボックスをチェックします。
![[結果]ブランチ](../images/exercise12-design-study-bar.png)

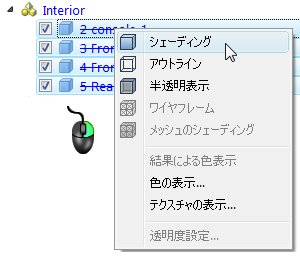

内装の構成要素をシェーディング表示する:
キーボードの[Ctrl]キーを押したまま[Interior]ブランチの下の部品をクリックします。
選択した部品名を右クリックし、[シェーディング]を選択します。
![[Interior]ブランチ](../images/exercise12-shaded.png)

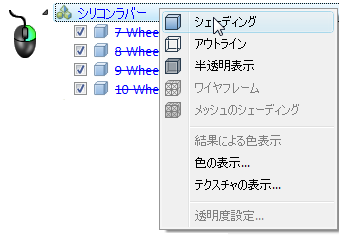

タイヤをシェーディング表示する:
[シリコン ラバー]ブランチを展開し、ブランチの下の各部品の横にあるボックスをチェックします。
材料名[シリコン ラバー]を右クリックし、[シェーディング]を選択します。
[シリコン ラバー]ブランチを右クリックし、[色の表示...]を選択します。
パレットから[黒]を選択し、[OK]を選択します。
車体をシェーディング表示するには、[結果] > [材料]ブランチの[Steel]ブランチの下で、[Car Body]部品の横にあるチェック ボックスをオンにします。選択した部品名を右クリックし、[シェーディング]を選択します。

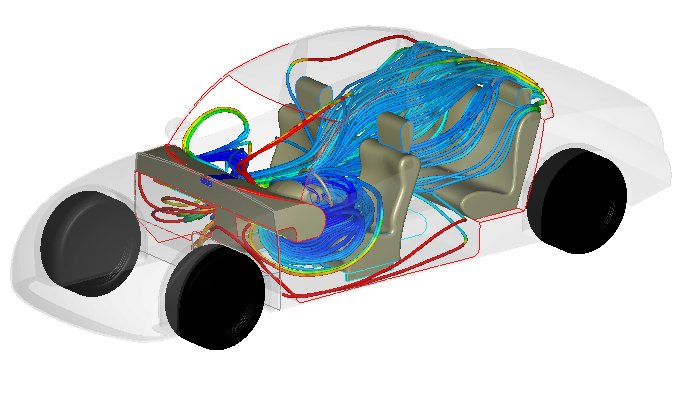

グラフィックス ウィンドウ内で車体を右クリックし、[半透明]を選択します。
車体をもう一度右クリックし、[透明度設定]を選択して、スライダを 90% 程度に調整し、[OK]をクリックします。
複数の設計を比較できるようにこのイメージを保存するには、モデル外側でクリックし、[サマリー イメージをキャプチャ]を選択します。
