MAT を使用してサーフェススライバーを特定する

次の手順で、モデル内のサーフェススライバーを確認します。意図しないサーフェススライバーは、不十分なメッシュ要素の形成、要素数の増加、メッシュの失敗を引き起こす可能性があります。これにより、実行時間が長くなり、トラブルシューティングが困難になる場合があります。

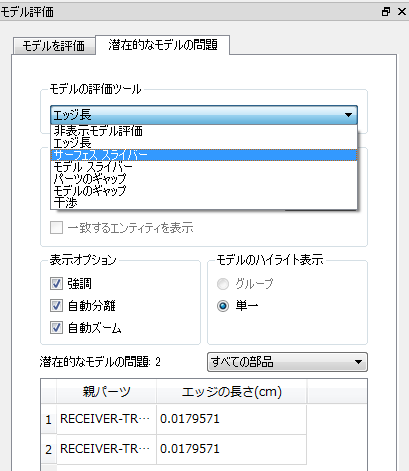

[モデル評価ツール]ドロップダウンメニューから[サーフェススライバー]を選択します。

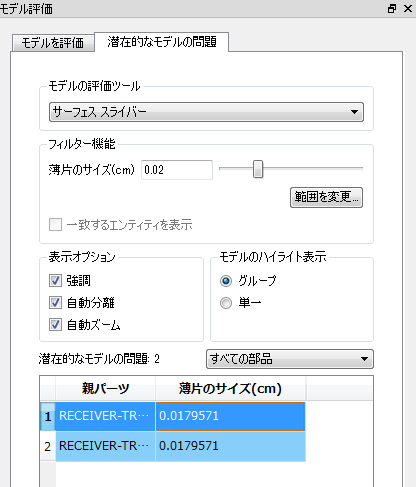

モデルの潜在的な問題の 1 つを選択します。

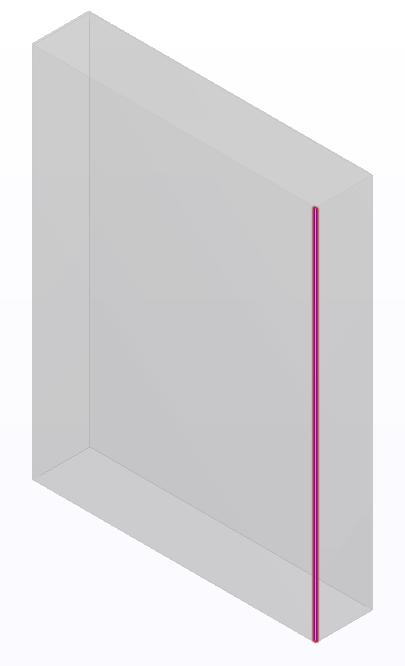

注: 予想どおり、以前に確認した小さなエッジによって作成されたサーフェスが表示されます。より大きいジオメトリセットを扱う際には、これらのサーフェスは、小さいエッジのときとは異なる場合があります。

モデル評価ツールキットでのサーフェススライバーについての詳細
