デザインのクローンとCADデザインへの関連付け
このステップでは、初期のデザインのクローン化を3回行い、それらを含む4つのデザインで構成されるデザインスタディを作成します。また、それぞれのデザインはCADからのデザインと関連付けます。

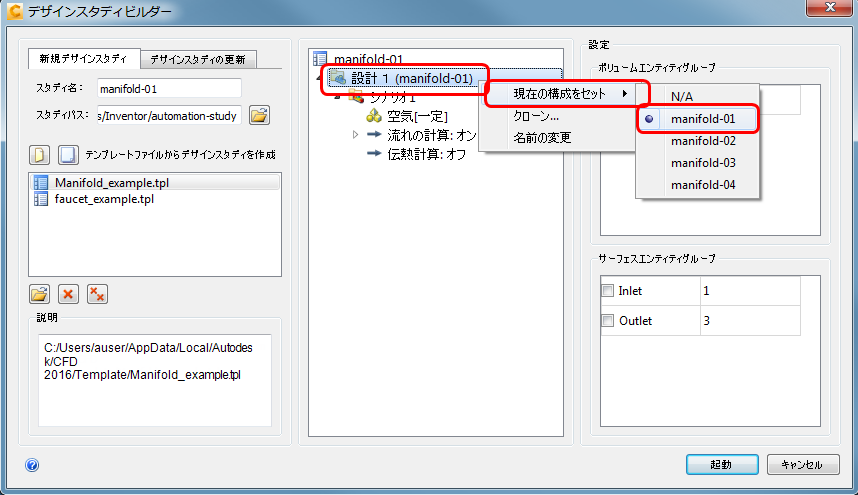

Design 1を右クリックします。
現在の構成をセットをクリックし、一覧からmanifold-01が選択されていることを確認します。

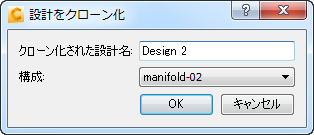

Design 1を右クリックして、クローン...を選択します。
デザイン名にDesign 2と入力し、manifold-02を構成に対して選択します。
[OK]をクリックします。
注: Design 2 のシナリオを展開し、作成したばかり設定内容が含まれており、それらが同じ CAD エンティティ グループに割り当てられていることを確認します。
Design 1を右クリックして、クローン...を選択します。
デザイン名に Design 3 と入力し、[構成]で[manifold-03]を選択します。
OKをクリックします。
Design 1を右クリックして、クローン...を選択します。
デザイン名に Design 4 と入力し、[構成]で[manifold-04]を選択します。
OKをクリックします。

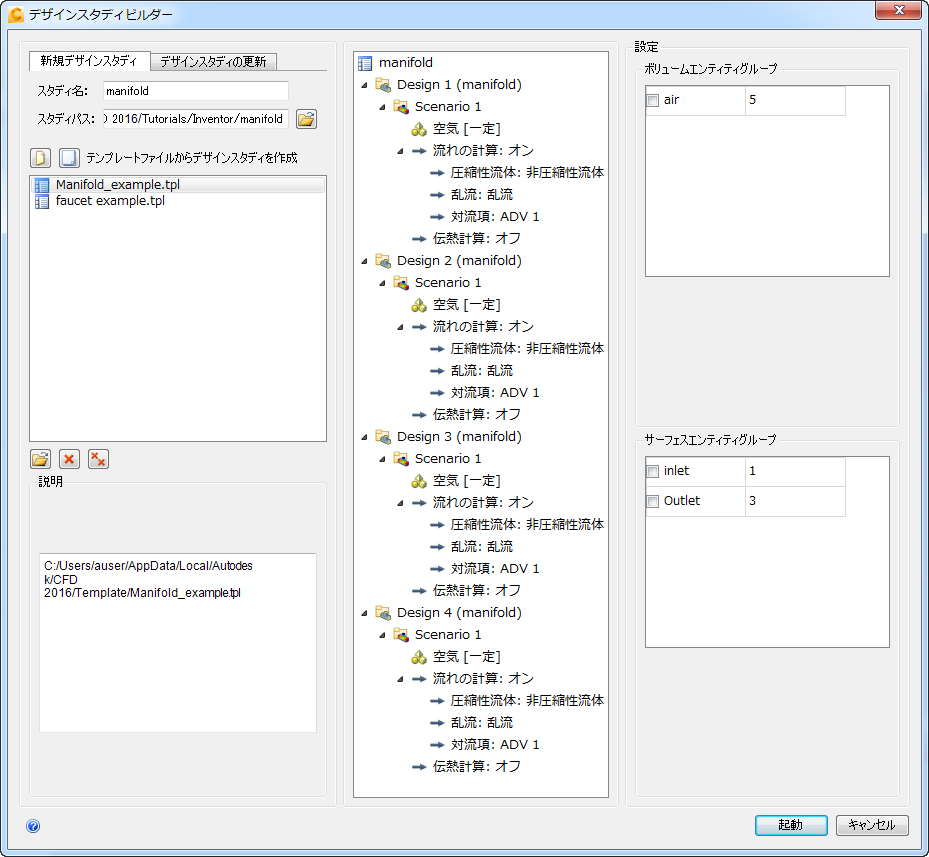

注: デザイン スタディは次のようになります。
[起動]をクリックし、Autodesk® CFD 内にデザイン スタディを作成します。
