接触抵抗材料の割り当て

選択モードをボリュームに設定し、外部空気部品、筐体、内部空気部品を非表示にします(それらが表示されている場合)。

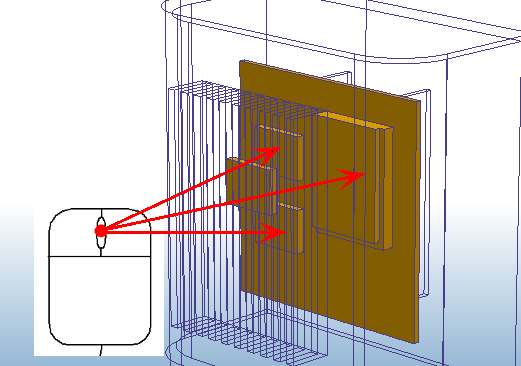

基板上のトランシーバと 2 つのチップを非表示にします。

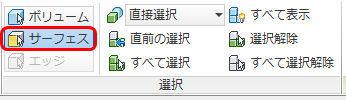

設定タブで選択モードをサーフェスに設定

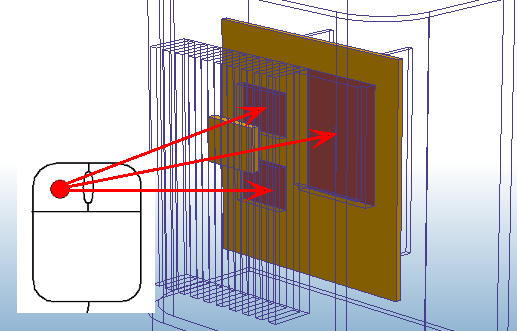

基板上の3つの接触面を選択します

次のいずれかの方法で、材料クイック編集ダイアログを開きます。

• ツールバーで編集をクリックします：

• 材料状況依存パネルで編集をクリックします：

材料データベース名 = My Materials

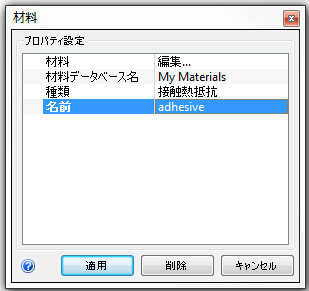

材料クイック編集ダイアログで、[種類] = [接触抵抗]に設定します。

[名前] = adhesive

[適用]をクリックします。
