体積流量

このステップでは、ディシジョンセンターのサマリー平面と重要値を使って現在の動作点での体積流量を評価します。

平面をクリックし、サーフェス整列アイコンをクリックします。流入口サーフェスを選択します。

[サーフェス整列]アイコン

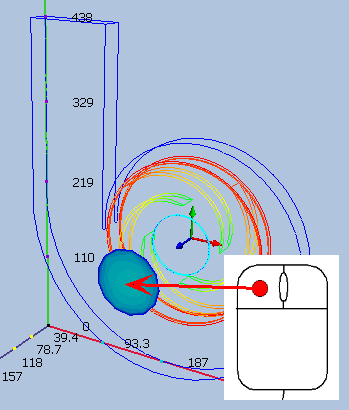

流入口サーフェスを選択

平面をサマリー平面にするには、平面状況依存パネルでサマリーを作成します。をクリックします。

[サマリーを作成します]アイコン

結果の比較を開始するには、[ディシジョンセンター]タブをクリックします。

ディシジョンセンターで、[サマリ値]を右クリックし、[サマリ値を更新]をクリックします。

[ディシジョンセンター]タブ

注: ディシジョンセンターの[平面]タブで、サマリー平面データを表示します。
