流速結果

解析結果タブをクリックします。

このステップでは、断面とベクトルを使って流速結果を確認します。

断面はモデルをスライスした面上の結果を表示するものです。流れについて包括的な理解を得るのに役立ちます。ベクトルは装置内の流れの方向と大きさを表します。

解析結果タブで平面をクリックします。

平面を作成するには、平面状況依存パネルで追加をクリックします。

平面の向きを設定するには、平面をクリックし、状況依存ツールバーで[Z]をクリックします。

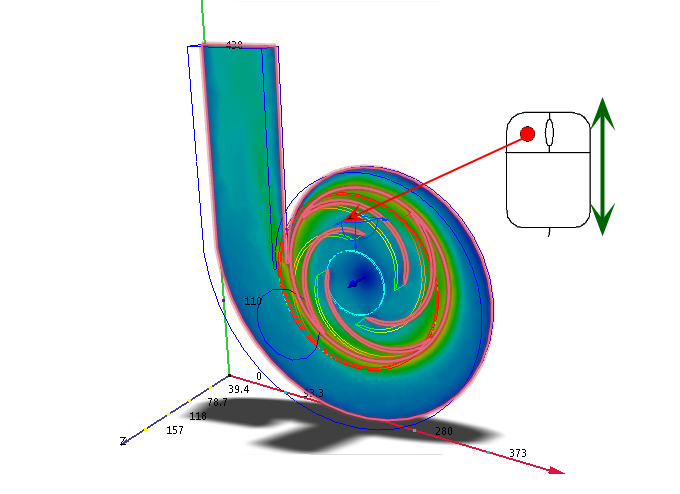

平面を移動するには、平面に垂直なトライアド軸をドラッグします。
