CFD でのジオメトリの問題の観察

このセクションでは、Autodesk ® CFD を起動し、モデル評価ツールキットで検出した、4 つの問題について確認します。

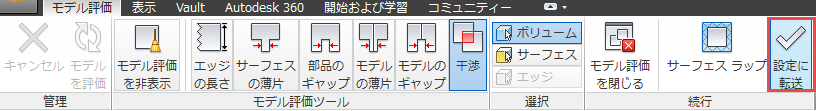

  1. リボンで[[設定に転送]をクリックします。

    CFD に転送

  2. [ジオメトリ ツール]ダイアログ ボックスが開いている場合は閉じます。

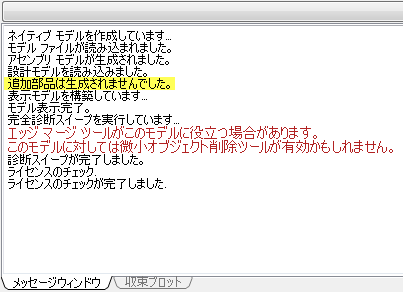

    注: ハウジング内の流体ボリュームが生成されていないことを示すメッセージ ウィンドウに注意してください。

    追加部品がない

  3. アウトプット バーの上部をクリックすると、メッセージ ウィンドウを非表示にできます。次のような画面が表示されます。

    アウトプット バー非表示

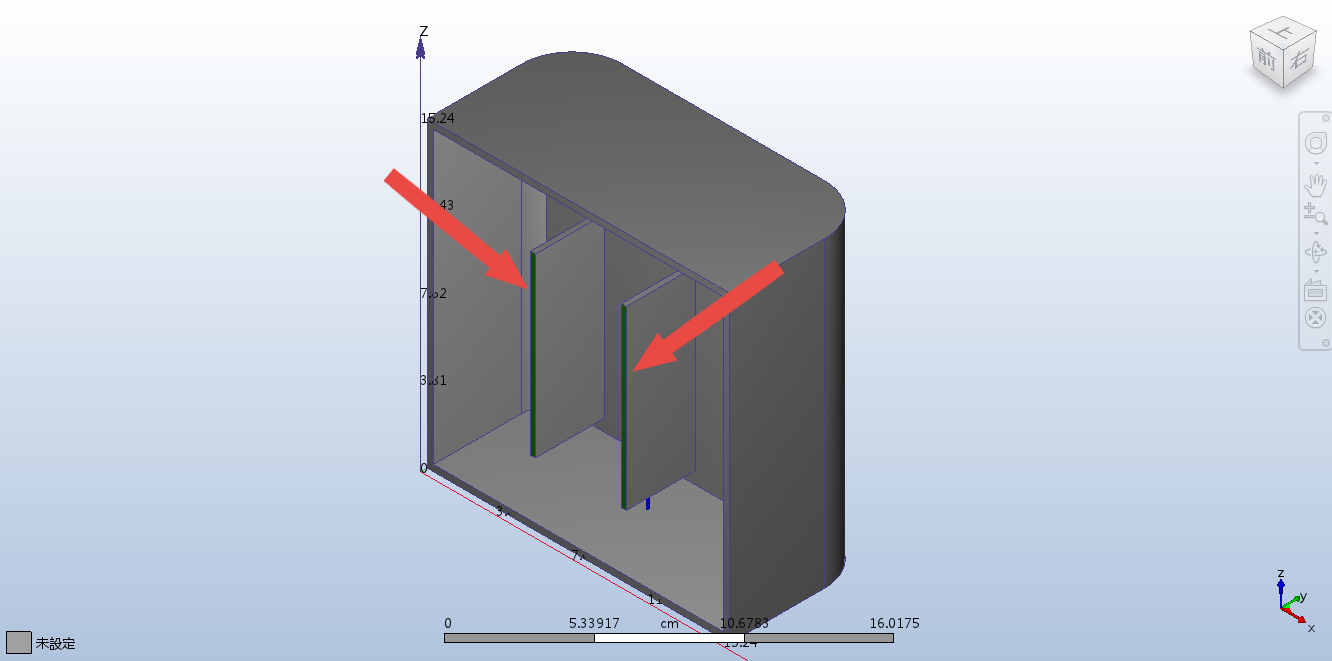

  4. カーソルをハウジングの下部プレートの上に合わせます。次に[Ctrl]ボタンとマウスの中央ボタンを押したままにします。

    注: ボタンを押したままにすると、パーツが接触するサーフェスが緑色にハイライト表示されます。内部には空気ボリュームがなく、ハウジングの下部が上部ハウジング パーツに接触していないことに注意してください。これにより、モデル評価ツールのモデルのギャップで観察した内容を確認できます。

    ハイライト表示された接触

  5. ViewCube ViewCube の右上コーナーを使用して、モデルを回転します。

    モデルの方向は次のようになります。

    ハウジングの上面を表示

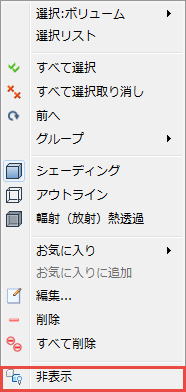

  6. ハウジング上で右クリックし、右クリック メニューから[非表示]を選択します。

    右クリックして[非表示]

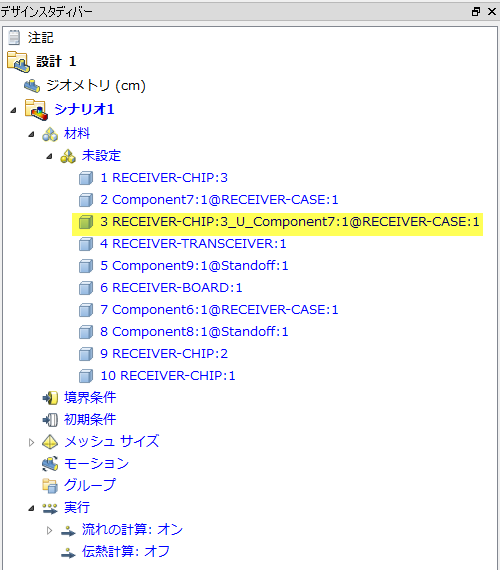

  7. デザイン スタディ バーの右側をクリックしてウィンドウを表示し、図に示すように、完全なパーツ名を表示します。

    拡大表示したデザイン スタディ バー

    注: ボリューム 3 のパーツ名が、1 番目と 2 番目のボリュームの名前を _U_ で接続した書式であることに注目してください。この命名書式は、これが交差部分から作成されたボリュームであることを示します。

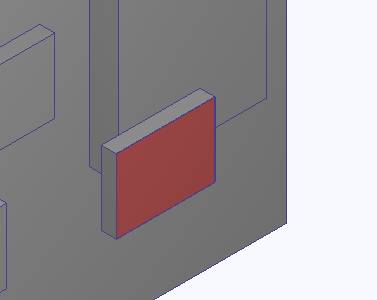

  8. デザイン スタディ バーで[ボリューム 3]を選択します。

    注: 干渉によって作成されたパーツにどのような材料が割り当てられる必要があるかは、通常直感的ではありません。また、これらの小さいボリュームによって、メッシュのエラーが発生する可能性もあります。

    チップを拡大

  9. 任意の方法で小型チップをすべて非表示にします。モデルは次の図のようになります。

    チップを非表示

  10. リボンの選択セクションで、[サーフェス]を選択します。

    [サーフェス]の選択

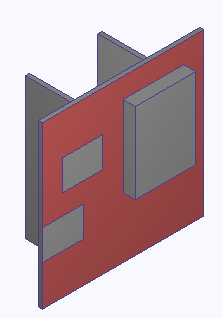

  11. ボードの上部の最大のサーフェスを選択します。

    メインのボードを選択

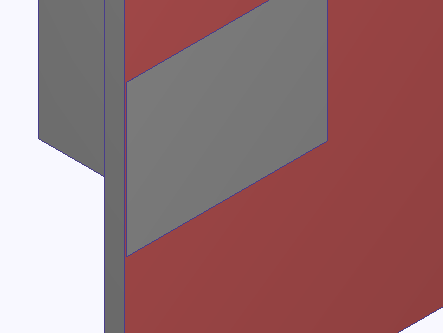

  12. マウス ホイールをスクロールして、左下チップによって残されたインプリントを拡大します。

    インプリントによるスライバー

    注: 起動時に作成されたインプリントによって、大きなサーフェス上に小さなスライバーが作成されます。
  13. ViewCube の上部のサーフェス ViewCube の上 をクリックして、トップ ビューになるように回転します。

  14. マウスホイールをスクロールして、大型チップに向かって拡大します。

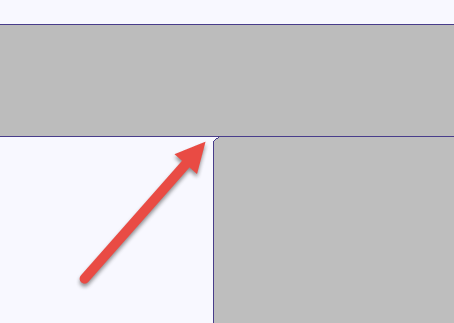

    面取りによるギャップ

    注: チップ上の小さな面取りは、流体が占めるスライバー サーフェスと小さいギャップの両方です。
  15. プログラムを終了し、[保存]をクリックします。
