MAT を使用して干渉を特定する

次の手順で、モデル内の干渉を確認します。干渉する 2 つのパーツは、Autodesk ® CFDに読み込まれると 3 つのパーツになり、干渉のボリュームが全体のボリュームになります。 これらの追加のパーツは前処理で混乱を生み、メッシュの失敗の原因になります。

1. 任意の方法(リボン、ドロップダウン、右クリック メニュー)を使用して、[干渉]を選択します。

2. [親パーツ]を選択します。

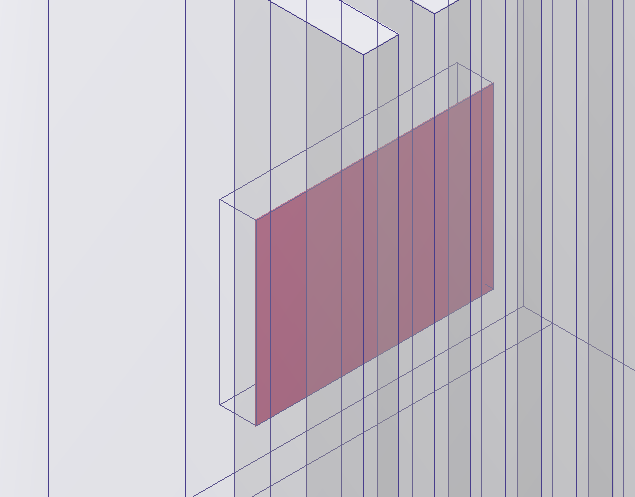

   注: ここでは、チップとハウジング間に、1 つの小さな干渉しかありません。



   モデル評価ツールキットでの干渉についての詳細
