流出口近くおよび弾丸上でのメッシュ細分割

注: ジオメトリが簡単であるため、弾丸周りのメッシュ設定を見直す必要があります。

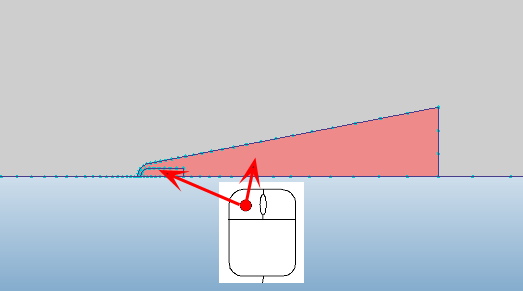

弾丸とサブ領域を選択します

メッシュサイズを変更するには、次のいずれかを実行します。

ツールバーからの編集

自動サイズを編集

[サイズ調整]スライダを 0.2 に動かします。

メッシュサイズ

[均一なメッシュを使用]をクリックします。

[変更を適用]をクリックします。

変更を周囲へ反映をクリックします。

弾丸の周囲に要素を集中させるには、壁レイヤ数を増やします。

[自動メッシュサイズ]状況依存パネルから、[壁レイヤ]をクリックします。

[壁レイヤ]ダイアログボックスで、[レイヤ数]のスライダを 10 にドラッグして、[OK]をクリックします。
