MAT を使用して小さなギャップを特定する

次の手順で、モデル内の小さなギャップを確認します。意図しない小さなギャップは、不十分なメッシュ要素の形成、メッシュの失敗、流体ボリュームの作成の失敗につながる可能性があります。これにより、実行時間が長くなり、トラブル シューティングが困難になる場合があります。

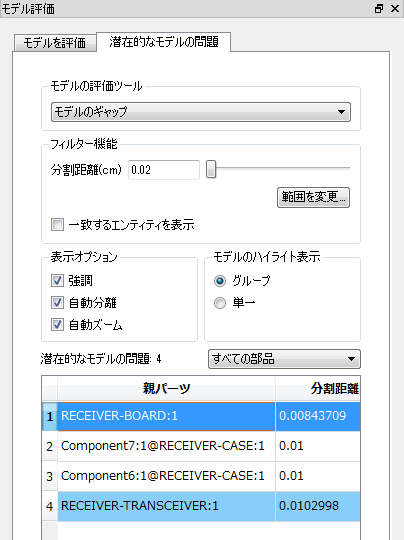

1. 任意の方法(リボン、ドロップダウン、右クリック メニュー)を使用して、[モデルのギャップ]を選択します。

2. リストからRECEIVER-BOARD:1パーツを選択します。



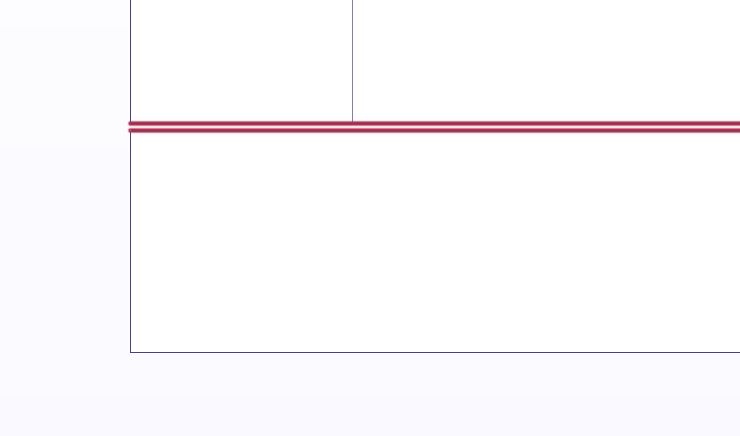

   注: わずかな面取りが、ボードとチップの間にギャップを生み出していることに注目してください。メッシュ生成エラーはこのような小さなギャップで発生することがあります。

3. 0.01 分距離が離れている他の親パーツの線の 1 つを選択します。

   注: この画像では、ハウジングが適切に合致していないことが示されます。これらの 2 つのパーツ間の小さなギャップにより、流体ボリュームの生成エラーが発生します。ここでは、モデルが拡大表示され、ボトム ビューに方向が設定されています。



モデル評価ツールキットでのモデルのギャップについての詳細
