필드는 자동으로 업데이트되어 프로젝트 주기 중에 변경되는 최신 데이터 값을 표시할 수 있는 필드 이름과 필드 값으로 구성된 여러 줄 문자 객체입니다. 필드는 도면 파일 내의 문서 기능을 향상시키고 값을 도면 데이터에 추가합니다.
필드는 AutoCAD Architecture 2024 툴셋 도면 내에서 업데이트할 수 있는 데이터 단위입니다. 필드는 독립 실행형 다중 문자 요소, AutoCAD 문자 요소 또는 테이블 셀의 구성요소, 속성 값 또는 AutoCAD Architecture 2024 툴셋 특성 세트 데이터의 부분으로 도면에 입력할 수 있습니다. 건축 과정 및 작업에 고유한 여러 필드 유형 중에서 선택할 수 있습니다.
요청 시 필드 값을 업데이트하거나, 도면을 열 때나 저장할 때 필드 업데이트처럼 여러 가지 자동 업데이트 메커니즘을 지정할 수 있습니다.
AutoCAD 문자 요소
AutoCAD 문자, 여러 줄 문자, 테이블 셀 및 속성에 필드를 삽입할 수 있습니다. 속성에 필드를 삽입하면 시트 번호, 프로젝트 상세사항 및 기타 중요한 정보를 표시하는 대화식 주석을 작성할 수 있습니다.
특성 세트 데이터
특성 세트 데이터에 필드를 삽입할 수 있습니다. 필드를 특성 세트 정의에 삽입할 수 있으므로 특성 세트가 부착된 객체나 객체 스타일에 추가할 수 있습니다. 또한 수동 특성을 필드의 자리 표시자로 사용하여 객체나 스타일에 부착된 수동 특성에 필드를 삽입할 수 있습니다.
특성 세트 데이터는 객체 및 도면의 일람표 테이블을 작성하거나 태그, 주석 및 기타 컨텐츠를 작성할 때 사용할 수 있습니다. 일람표 보고서는 AutoCAD Architecture 2024 툴셋 도면에 배치하거나 XLS, 탭 구분 문자 또는 쉼표 구분 문자로 내보낼 수 있습니다.
주석 도구
AutoCAD Architecture 2024 툴셋에서는 다양한 종류의 필드를 사용하는 미리 정의된 여러 가지 주석 도구를 제공합니다. 예를 들면, 키노트 도구는 키노트 필드를 사용하지만 인출선 도구는 시트 세트 필드를 사용합니다.
필드를 사용하여 사용자 주석 도구를 작성할 수도 있습니다.

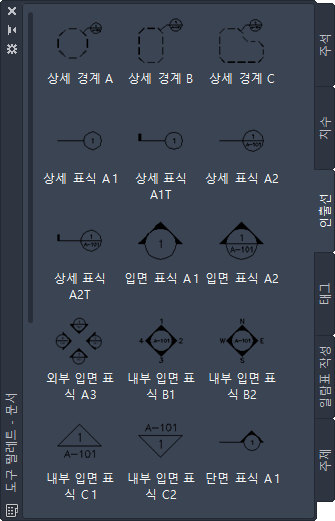

AutoCAD Architecture 2024 툴셋의 인출선 도구
