다음 과정에 따라 기존 폴리선, 벽, 다른 AEC 객체, 또는 솔리드에 계단 측면을 투영하십시오. 투영 객체는 적절히 투영하도록 내부 구석의 계단 전체 길이를 확장해야 합니다.

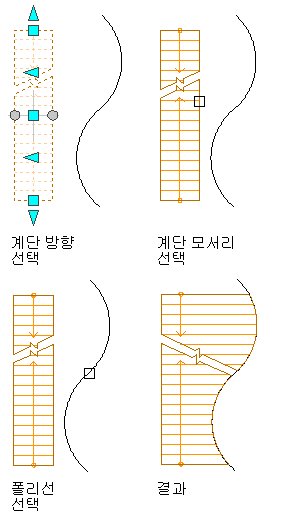

계단 모서리를 곡선 폴리선 세그먼트에 투영

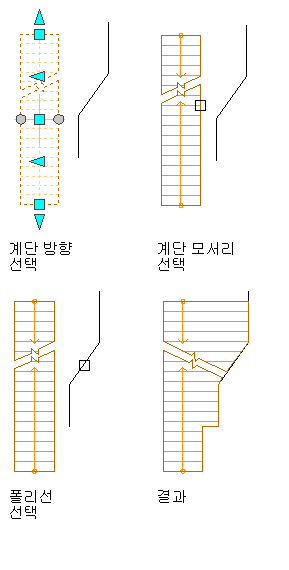

계단 모서리를 직선 폴리선 세그먼트에 투영
주: 측면을 투영한 후 계단의 폭을 변경하면 투영된 모서리 변경사항은 적용되지 않습니다.
- 계단을 선택하고
을 클릭합니다. - 변경할 계단 모서리를 선택합니다.
- 투영할 폴리선, 객체 또는 프로파일을 선택하고 Enter 키를 누릅니다.

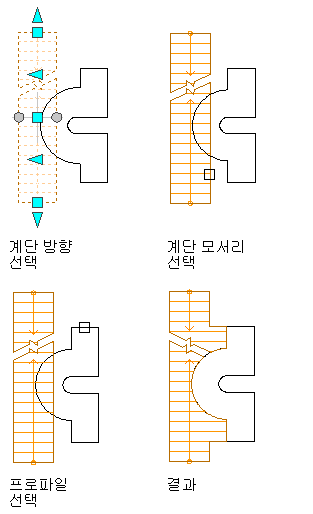

프로파일에 계단 모서리 투영
현재 앞 모서리 및 뒤 모서리의 선을 사용하여 단너비가 확장됩니다.
주: 모서리가 교차하는 경우 솔루션 팁 아이콘이 표시됩니다. 모서리 교차는 나선형 쉐이프 및 와인딩 쉐이프에서만 발생할 수 있습니다.
