다음 절차에 따라 슬래브의 계단 간섭 영역을 작성하십시오. 계단과 슬래브 사이에 간섭 조건을 추가하면 지정된 헤드룸 높이 및 직선 계단 및 다중 계단참 계단에서는 좌우 측면 간격을 기준으로, 나선형 및 U자형 계단에서는 안쪽 및 바깥쪽 간격을 기준으로 계단 주위가 상자 모양으로 절단됩니다.

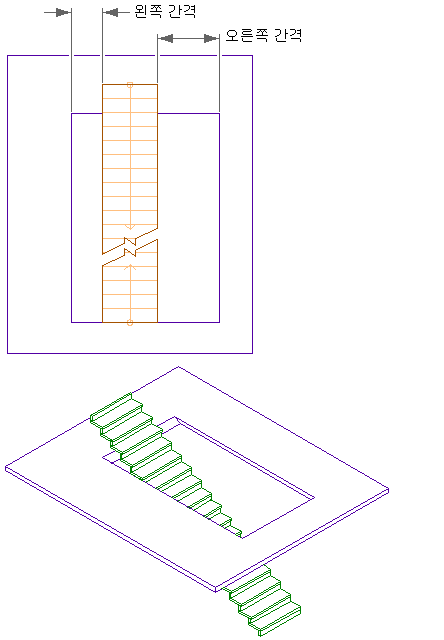

슬래브 간섭 조건을 위한 좌우 측면 간격 지정

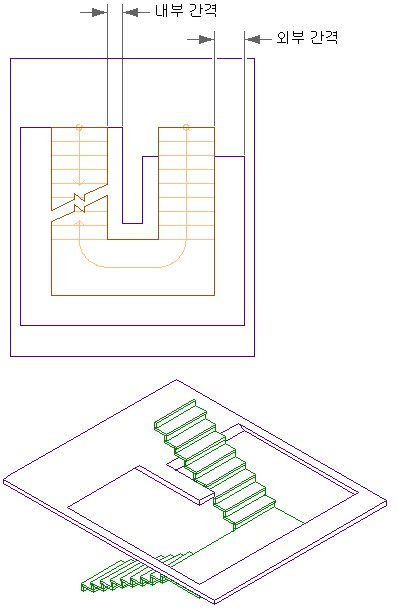

슬래브 간섭 조건을 위한 안쪽 및 바깥쪽 간격 지정
- 슬래브에 교차하는 계단을 작성합니다.
- 계단을 두 번 클릭하여 특성 팔레트를 엽니다.
- 설계 탭을 클릭하고 고급을 확장한 후 간섭을 확장합니다.
- 간섭 조건의 크기를 설정합니다.
원하는 작업... 할 일... 간섭 조건에서 디딤단 위의 높이 지정 헤드룸 높이에 값을 입력합니다. 직선 계단 및 다중 계단참 계단의 간섭 조건을 위한 좌우 측면 간격 지정 왼쪽 및 오른쪽 간격의 값을 입력합니다. 나선형 및 U자형 계단의 간섭 조건을 위한 안쪽 및 바깥쪽 간격 지정 안쪽 및 바깥쪽 간격의 값을 입력합니다. - 선택을 제거하려면 계단 위가 아닌 도면을 클릭합니다.
- 교차할 슬래브를 선택하고,
를 클릭합니다.
- 계단을 선택하고 Enter 키를 누릅니다.
- 수축포장 효과를 선택한 후 Enter 키를 누릅니다.

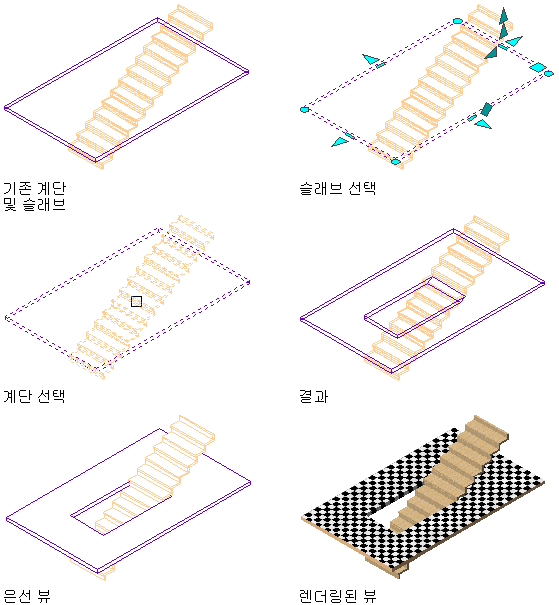

슬래브와 계단 간섭 조건 작성
주: 계단의 간섭 값을 변경하면 슬래브의 교차 크기가 변경됩니다.
